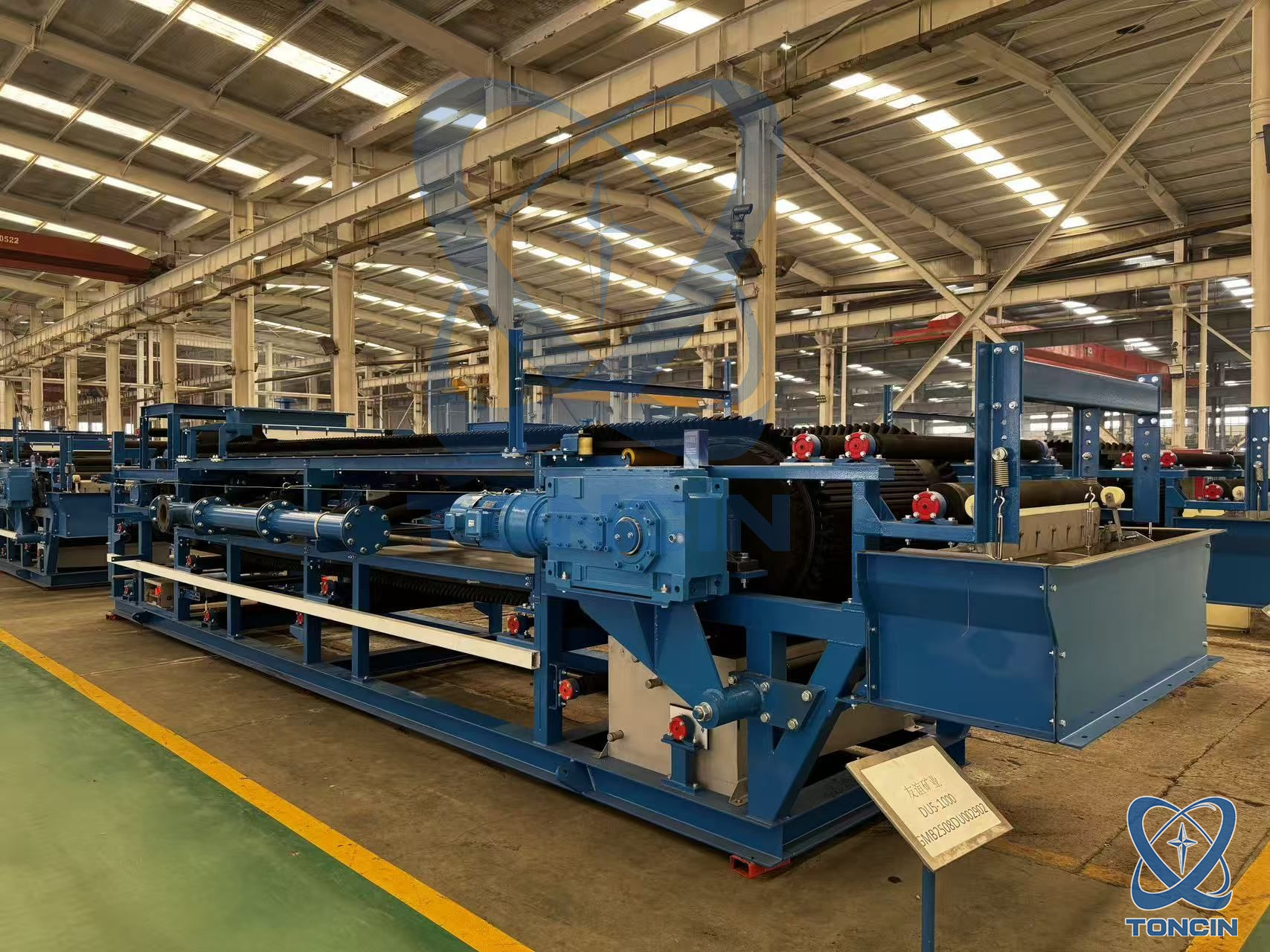

فیلتر تسمه خلاء افقی چیست و چگونه کار می کند؟

برای جداسازی جامد-مایع مستمر و با توان بالا، مهندسان فرآیند با یک تصمیم حیاتی روبرو هستند. شما اغلب باید بین تجهیزات پردازش دسته ای مانند فیلتر پرس و سیستم های خلاء پیوسته یکی را انتخاب کنید. سیستم های دسته ای جریان فرآیند را قطع می کنند. آنها به نیروی کار فشرده نیاز دارند و مدیریت پایین دستی را پیچیده می کنند. برعکس، یک فیلتر تسمه خلاء افقی یک فرآیند فیلتراسیون مداوم و بسیار قابل کنترل را فراهم می کند. این به طور خاص در مواردی که شستن شدید کیک و رطوبت باقیمانده بسیار کم برای موفقیت شما حیاتی است، عالی است.

در این مقاله از تعاریف اولیه فراتر می رویم. ما یک تجزیه و تحلیل متمرکز بر مهندسی از نحوه عملکرد این تجهیزات ارائه می دهیم. شما در مورد ریسک های عملیاتی، انواع ساختاری و واقعیت های تعمیر و نگهداری خواهید آموخت. ما همچنین معیارهای دقیق ارزیابی را پوشش می دهیم که آیا با محدودیت های CapEx و OpEx تسهیلات خاص شما مطابقت دارد یا خیر. این اطمینان را به شما می دهد که یک انتخاب آگاهانه و مبتنی بر داده ها تجهیزات را انجام دهید.

خوراکی های کلیدی

• فیلترهای تسمه خلاء افقی از جاذبه و مکش مداوم خلاء برای جداسازی دوغاب ها استفاده می کنند و امکان شستشوی چند مرحله ای کیک را بدون وقفه در جریان فرآیند فراهم می کنند.

• موفقیت به شدت به تطابق نوع فیلتر (به عنوان مثال، تسمه لاستیکی در مقابل بسته) با خواص شیمیایی و فراریت دوغاب بستگی دارد.

• در حالی که آنها در مقایسه با فیلتر پرس ها توان عملیاتی پیوسته برتری را ارائه می دهند، اما به ردپای فیزیکی بسیار بزرگتر و پروتکل های تعمیر و نگهداری خاصی برای قطعات سایش متحرک نیاز دارند.

• اندازه مناسب نیاز به آزمایش مواد در مقیاس آزمایشی برای تعیین نرخ فیلتراسیون، سطوح خلاء مورد نیاز و ضخامت کیک بهینه قبل از استقرار در مقیاس کامل دارد.

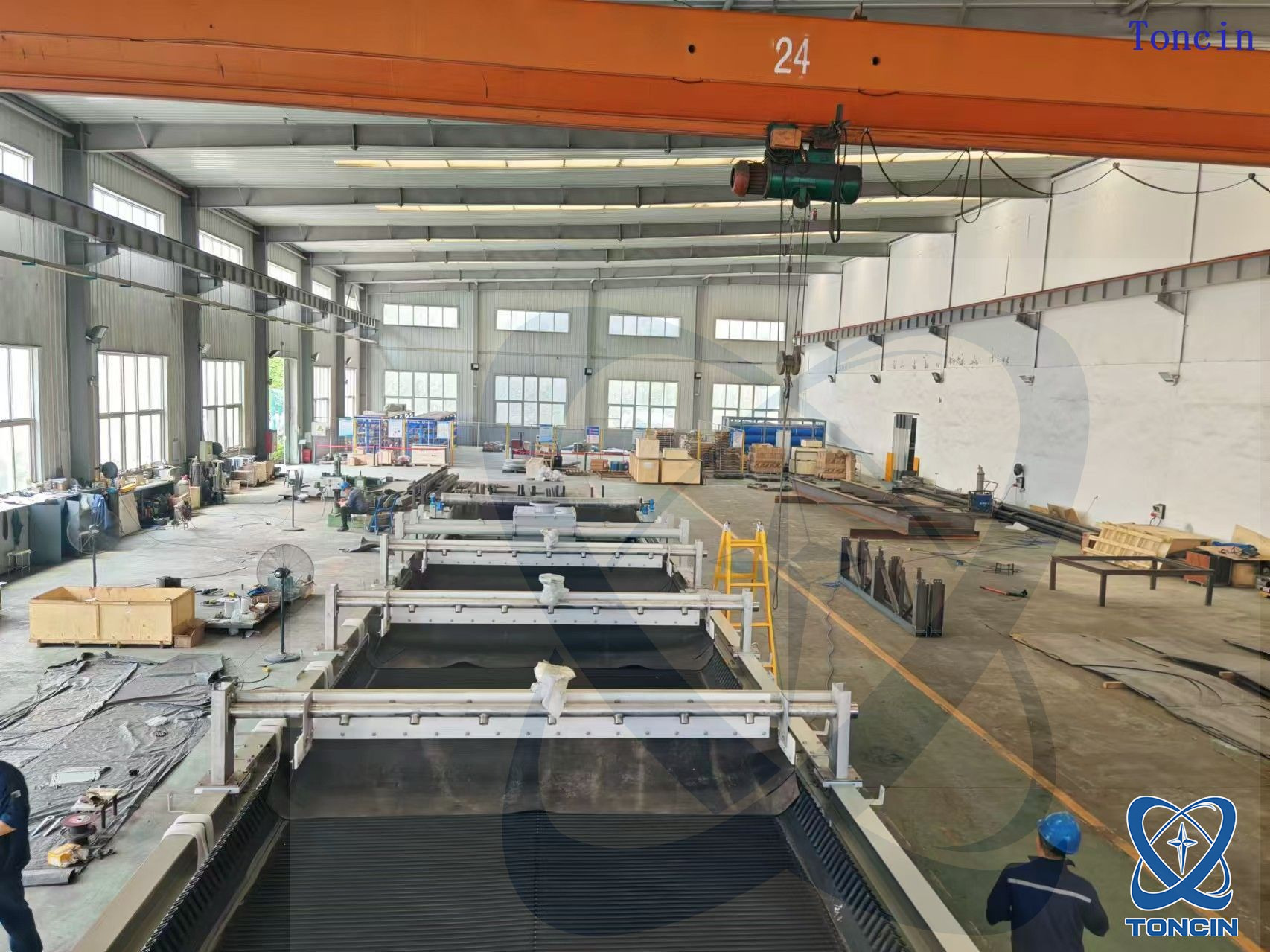

مکانیک هسته: فیلتر تسمه خلاء افقی چگونه کار می کند

برای درک این تجهیزات، باید آن را به عنوان یک عرشه زهکشی متحرک به جای یک محفظه فشار ساکن نگاه کنید. سیستم بر روی یک مکانیسم حلقه پیوسته عمل می کند. از یک قرقره محرک موتوری برای کشیدن یک پارچه فیلتر متخلخل روی کمربند زهکشی شکاف دار استفاده می کند. جاذبه و مکش خلاء با هم کار می کنند. آنها به سرعت فیلتر مایع را از ذرات جامد جدا می کنند. ما می توانیم این عملیات پیوسته را به چهار مرحله مجزا تقسیم کنیم.

1. فاز 1: تغذیه دوغاب. این فرآیند از انتهای تغذیه دستگاه شروع می شود. یک توزیع کننده خوراک تخصصی دوغاب را روی پارچه فیلتر متحرک می ریزد. این توزیع کننده نقش مهمی ایفا می کند. این تضمین می کند که یک لایه یکنواخت از مواد در سراسر عرض کمربند پخش شود. یک لایه ناهموار لکه های نازکی به جا می گذارد. مکش خلاء همیشه مسیر کمترین مقاومت را از طریق این نقاط نازک طی می کند. این پدیده که به عنوان کانال خلاء شناخته می شود، کارایی فیلتراسیون را خراب می کند.

2. فاز 2: فیلتراسیون و استخراج خلاء. همانطور که تسمه به سمت جلو حرکت می کند، از روی یک جعبه خلاء ثابت عبور می کند. این جعبه مستقیماً زیر کمربند قرار می گیرد. فشار منفی قوی ایجاد می کند. خلاء به شدت فیلتر مایع را از طریق پارچه متخلخل می کشد. مایع وارد شیارهای کمربند حامل می شود. سپس از طریق سوراخ های زهکشی مرکزی به داخل جعبه خلاء جریان می یابد. از آنجا، لوله کشی فیلتر را به مخازن گیرنده خارجی منتقل می کند.

3. فاز 3: شستن کیک (مزیت اصلی). مواد جامد باقیمانده یک کیک فیلتر روی پارچه تشکیل می دهند. کمربند این کیک را به منطقه شستشو منتقل می کند. در اینجا، میله های اسپری مایع شستشوی تمیز را روی کیک پخش می کنند. می توانید این ناحیه را برای شستشوی جریان همزمان یا خلاف جریان پیکربندی کنید. شستشوی جریان مخالف به شما این امکان را می دهد که از مایع شستشو از مراحل بعدی در مراحل اولیه استفاده مجدد کنید. این امر مصرف کلی حلال را به شدت کاهش می دهد. توجه: این قابلیت واقعی شستشوی چند مرحله ای به فیلترهای تسمه خلاء افقی مزیت رقابتی گسترده ای نسبت به سانتریفیوژها می دهد. سانتریفیوژها نمی توانند به راحتی شستشوهای مجزا و چند مرحله ای را بدون دوغاب مجدد محصول انجام دهند.

4. فاز 4: خشک کردن و تخلیه. پس از شستن، کیک وارد منطقه خشک کردن نهایی خلاء می شود. خلاء هوای محیط را از طریق کیک می کشد تا رطوبت باقی مانده را جابجا کند. سپس تسمه به غلتک تخلیه می رسد. پارچه از کمربند حامل جدا می شود و به شدت تغییر جهت می دهد. این عمل باعث می شود که کیک خشک شده پوست کنده شده و در یک لوله جمع آوری بیفتد. در نهایت، جت های آب پرفشار، دو طرف پارچه فیلتر خالی را شستشو می دهند. این کار از کور شدن قبل از راه اندازی مجدد حلقه جلوگیری می کند.

تنظیمات کلیدی: تطبیق انواع فیلترها با نیازهای پردازش

سازندگان چندین نوع ساختاری متمایز از این تجهیزات را طراحی می کنند. شما باید پیکربندی خاص را با خواص شیمیایی دوغاب خود مطابقت دهید. انتخاب نوع اشتباه منجر به خرابی زودرس تجهیزات یا خطرات ایمنی می شود.

پیکربندی کمربند لاستیکی

پیکربندی صنعتی استاندارد فیلتر خلاء کمربند لاستیکی است . این طرح از یک کمربند زهکشی الاستومری شیاردار سنگین برای پشتیبانی از پارچه فیلتر استفاده می کند. تسمه لاستیکی استحکام کششی فوق العاده ای را ارائه می دهد. استرس مکانیکی بارهای سنگین مداوم را بدون زحمت تحمل می کند.

لنز ارزیابی: مهندسان فرآیند این نوع را برای استخراج معدنی صنعتی سنگین، فرآوری مواد معدنی و دوغاب های شیمیایی تهاجمی انتخاب می کنند. لاستیک ضخیم در برابر مواد بسیار ساینده مانند ماسه سیلیس یا سنگ معدن فلز مقاومت می کند. می توانید لاستیک طبیعی، EPDM یا ترکیبات مصنوعی تخصصی را بر اساس ترکیب شیمیایی دوغاب مشخص کنید.

پیکربندی مسکن محصور

برخی از فرآیندها شامل حلال های بسیار فرار یا سمی هستند. در این موارد، سیستم فیلتراسیون در هوای آزاد خطرات شدیدی را به همراه دارد. شما باید از فیلتر تسمه خلاء بسته استفاده کنید . این پیکربندی کل عرشه متحرک را در یک محفظه ضد گاز احاطه کرده است. اپراتورها اغلب محفظه را با نیتروژن تمیز می کنند. این امر اکسیژن را از بین می برد و از اتمسفرهای انفجاری جلوگیری می کند.

لنز ارزیابی: شما به این نوع برای دوغاب‌های مبتنی بر حلال، بخارات خطرناک یا الزامات انطباق با محیط زیست نیاز دارید. با این حال، شما باید مبادلات را بسنجید. مسکن های گازسوز به هزینه سرمایه اولیه به میزان قابل توجهی بیشتری نیاز دارند. علاوه بر این، محفظه دسترسی فیزیکی را محدود می کند. این امر تعمیر و نگهداری معمولی و تعویض پارچه را بسیار پیچیده تر و وقت گیرتر می کند.

پیکربندی لجن و پساب

جریان های فاضلاب شهری و صنعتی چالش های منحصر به فردی را ارائه می دهند. جامدات معلق اغلب آلی، لزج و بسیار قابل تراکم هستند. تخصصی فیلتر تسمه خلاء فاضلاب این مشکلات را برطرف می کند. این واحدها اغلب دارای مناطق زهکشی گرانشی گسترده قبل از درگیر شدن خلاء هستند.

لنز ارزیابی: روی توانایی تجهیزات برای کنترل غلظت های خوراک متغیر تمرکز کنید. جریان های فاضلاب به ندرت یکنواختی ثابت را حفظ می کنند. موفقیت در اینجا به شدت به حالت شیمیایی بستگی دارد. شما باید با دقت دوز فلوکولانت های پلیمری را در دوغاب قرار دهید. فیلتر متکی به این لخته‌ها است تا ذرات ریز را در خوشه‌های بزرگ‌تر و قابل تخلیه دسته‌بندی کند.

معیارهای ارزیابی: آیا این فناوری برای امکانات شما مناسب است؟

قبل از تعهد به تدارکات، مهندسان فرآیند باید محدودیت‌های تسهیلات را به طور انتقادی ارزیابی کنند. این تجهیزات بسیاری از مشکلات را حل می کند، اما کاربرد جهانی ندارد. شما باید ویژگی های آن را با جایگزین های پردازش دسته ای مقایسه کنید.

توان عملیاتی در مقابل ردپای

واضح ترین مبادله شامل فضای فیزیکی است. یک فیلتر تسمه خلاء افقی خروجی مداوم و با حجم بالا را ارائه می دهد. هیچ گاه تخلیه یا تمیز کردن خود متوقف نمی شود. با این حال، به یک ردپای فیزیکی عظیم نیاز دارد. یک واحد معمولی به راحتی می تواند 15 تا 30 متر طول داشته باشد. شما باید اطمینان حاصل کنید که مرکز شما دارای فضای کافی برای کف است. اگر فضا کم است، فیلتر پرس های عمودی ممکن است تنها گزینه مناسب شما باشد، علی رغم محدودیت های دسته ای آنها.

ماتریس الزامات فرآیند

از نمودار مقایسه زیر برای تعیین اینکه آیا پروفیل دوغاب شما با نقاط قوت این فناوری خلاء پیوسته مطابقت دارد یا خیر، استفاده کنید.

CapEx در مقابل واقعیت های OpEx

شما باید سرمایه گذاری اولیه را با واقعیت های عملیاتی بلندمدت متعادل کنید. یک فیلتر تسمه خلاء معمولاً هزینه های سرمایه ای بالایی دارد. با این حال، باید هزینه های عملیاتی را نیز از نزدیک بررسی کنید. شما انرژی الکتریکی قابل توجهی را با پمپ های خلاء مداوم مصرف خواهید کرد. شما به طور مرتب پارچه های فیلتر جایگزین را خریداری خواهید کرد. همچنین باید حجم ثابتی از مایع شستشوی تمیز را تامین کنید. از جنبه مثبت، اتوماسیون هزینه های نیروی کار اپراتور را در مقایسه با فیلتر پرس های دستی به شدت کاهش می دهد.

ریسک‌های پیاده‌سازی و واقعیت‌های نگهداری

شفافیت در مورد تعمیر و نگهداری، انتظارات واقع بینانه را ایجاد می کند. جابجایی ماشین آلات سنگین به طور مداوم در خلاء نقاط سایش خاصی ایجاد می کند. شما نمی توانید این تجهیزات را نصب کنید و آن را نادیده بگیرید. شما باید پروتکل های تعمیر و نگهداری دقیق و پیشگیرانه را برای اطمینان از زمان کار اجرا کنید.

تخریب مهر و موم خلاء

رابط بین تسمه لاستیکی متحرک و جعبه خلاء ثابت اصطکاک ثابت ایجاد می کند. تولیدکنندگان نوارهای پوشیدنی کشویی (معمولا از پلی اتیلن UHMW ساخته می شوند) را برای مدیریت این کار نصب می کنند. آنها همچنین آب روان کننده را در امتداد این تسمه های اصطکاکی تزریق می کنند.

• بهترین روش: به طور مداوم جریان آب روانکاری را کنترل کنید. نوارهای سایش را هر ماه بررسی کنید.

• اشتباه رایج: خشک کردن کمربند. این گرمای بسیار زیاد ایجاد می کند، نوارهای سایش را ذوب می کند و فورا مهر و موم خلاء را از بین می برد.

ردیابی و کشش کمربند

پارچه فیلتر باید کاملاً مستقیم حرکت کند. اگر به طرفین حرکت کند، چروک می شود. چین و چروک ها مهر و موم خلاء را می شکنند و به مواد جامد اجازه می دهند پارچه را دور بزنند. این شفافیت فیلتر را خراب می کند. بنابراین، واحدهای مدرن از سیستم‌های ردیابی خودکار پنوماتیک یا هیدرولیک استفاده می‌کنند.

این سیستم ها از سنسورهای لبه برای تشخیص دریفت استفاده می کنند. آنها به طور خودکار غلتک های کششی را می چرخانند تا پارچه را به سمت مرکز هدایت کنند. شما باید هوای این سیستم های پنوماتیک را تمیز و خشک نگه دارید. یک سیستم ردیابی ناموفق به سرعت یک پارچه فیلتر گران قیمت را پاره می کند.

رسوب گیری و کور کردن پارچه

با گذشت زمان، ذرات ریز خود را در اعماق بافت پارچه فیلتر قرار می دهند. این پدیده که به کور کردن معروف است، جریان فیلتر را خفه می کند. برای کاهش این خطر خرابی، سازندگان ایستگاه های شستشوی فشار بالا را در مسیر برگشت تسمه نصب می کنند.

باید اطمینان حاصل کنید که این نازل های شستشو پوشش همپوشانی دارند. فشار نازل را روزانه چک کنید. اگر نازل ها مسدود شوند، کور شدن به سرعت در سراسر پارچه پخش می شود. شما شاهد کاهش ناگهانی توان تولید و افزایش رطوبت باقیمانده کیک خواهید بود.

تعیین فیلتر کمربند خلاء در مقیاس بزرگ: چارچوب خریدار

خرید این تجهیزات یک پروژه مهندسی بزرگ است. شما نمی توانید به سادگی یک مدل را از یک کاتالوگ انتخاب کنید. شما باید از یک چارچوب مشخصات دقیق و مبتنی بر داده پیروی کنید.

مرحله 1: تست مقیاس و پایلوت

داده های تجربی کاملاً غیرقابل مذاکره هستند. شما باید با آزمایش برگ فیلتر در مقیاس نیمکت شروع کنید. نمونه های دوغاب نماینده را به آزمایشگاه فروشنده ارسال کنید. این آزمایش ها مقاومت خاص کیک و بافت پارچه بهینه را تعیین می کند. آنها همچنین نسبت های شستشوی مورد نیاز را تعیین می کنند. هنگامی که تست های نیمکت امیدوارکننده به نظر می رسند، یک واحد خلبان کوچک اجاره کنید. برای تأیید عملکرد در شرایط واقعی کارخانه، آن را در محل خود اجرا کنید.

مرحله 2: اندازه منطقه فیلتر

مهندسان از داده‌های آزمایشی برای محاسبه ناحیه فیلتراسیون فعال مورد نیاز استفاده می‌کنند. این مساحت معمولاً بر حسب متر مربع اندازه گیری می شود. هنگام تعیین فیلتر تسمه خلاء در مقیاس بزرگ ، اندازه به کندترین مرحله تعیین کننده سرعت بستگی دارد. گاهی اوقات کیک فورا شکل می گیرد، اما خشک شدن زمان زیادی می برد. اندازه تجهیزات باید طولانی ترین مرحله از فرآیند جداسازی خاص شما را برای دستیابی به توان عملیاتی هدف در نظر بگیرد.

مرحله 3: مواد ساخت و ساز (MOC)

تمام قطعات خیس شده را بر اساس شیمی دوغاب خود ارزیابی کنید. شما باید pH، دما و محتوای کلرید را تجزیه و تحلیل کنید. برنامه های استاندارد از فولاد ضد زنگ 304 یا 316L استفاده می کنند. محیط های بسیار خورنده ممکن است نیاز به فولاد ضد زنگ دوبلکس داشته باشند. از طرف دیگر، می‌توانید با مشخص کردن فولاد کربنی با روکش لاستیکی برای دوغاب‌های بسیار اسیدی و با دمای پایین، در سرمایه صرفه‌جویی کنید.

مرحله 4: مراحل بعدی فهرست نهایی فروشنده

فروشندگان را صرفاً بر اساس قیمت خرید اولیه ارزیابی نکنید. پشتیبانی بازار پس از فروش محلی آنها را ارزیابی کنید. بپرسید که قطعات سایش مهم مانند تسمه، مهر و موم و پارچه را کجا ذخیره می کنند. در نهایت، تمایل آنها را برای ارائه تضمین های مکانیکی و فرآیندی بر اساس نتایج آزمایش آزمایشی ارزیابی کنید. یک فروشنده مطمئن پشت داده های اندازه گیری تجربی خود می ایستد.

پایان

• فیلتر تسمه خلاء افقی به عنوان انتخاب برتر برای فیلتراسیون مداوم و به راحتی قابل کنترل است.

• قابلیت شستشوی بی‌نظیر و چند مرحله‌ای ضد جریان دارد که املاح ارزشمند را حفظ کرده و ضایعات حلال را کاهش می‌دهد.

• تصمیم نهایی شما به ایجاد تعادل در محدودیت های ردپای فیزیکی خود در برابر بازگشت مالی بازیابی کیک با خلوص بالا بستگی دارد.

• در مورد اندازه تجهیزات حدس نزنید. ابتدا داده های تجربی را برای محافظت از سرمایه گذاری خود جمع آوری کنید.

• مرحله بعدی: برای درخواست مشاوره فنی با یک مهندس برنامه تماس بگیرید. برای تعیین پارامترهای فیلتراسیون دقیق، یک نمونه دوغاب نماینده را برای آزمایش روی میز آزمایشگاهی ارسال کنید.

پرسش

س: تفاوت بین فیلتر تسمه خلاء و تسمه پرس چیست؟

پاسخ: یک فیلتر تسمه خلاء از مکش و گرانش مداوم استفاده می کند تا مایع را به آرامی از داخل یک پارچه فیلتر بکشد. در شستن و رسیدگی به کیک های شکننده عالی است. پرس تسمه ای از تسمه های همگرا دوگانه برای اعمال نیروهای فشار مکانیکی و برشی شدید برای خروج مایع استفاده می کند. پرس های تسمه ای برای لجن شهری با قابلیت تراکم بالا بهتر هستند، در حالی که فیلترهای خلاء برای پردازش شیمیایی و معدنی برتر هستند.

س: کیک فیلتر روی فیلتر تسمه خلاء افقی چقدر باید ضخامت داشته باشد؟

A: ضخامت کیک به طور چشمگیری بر اساس خواص مواد متفاوت است. معمولاً از 3 میلی‌متر برای مواد شیمیایی بسیار ریز و کند فیلتر، تا 100 میلی‌متر برای سنگ‌های معدنی درشت و با زه‌کشی سریع متغیر است. شما باید این ضخامت را در طول آزمایش پایلوت بهینه کنید. کیک خیلی ضخیم جریان خلاء را محدود می کند، در حالی که کیکی که خیلی نازک است باعث ایجاد کانال خلاء می شود.

س: طول عمر معمولی تسمه حامل لاستیکی چقدر است؟

A: طول عمر بستگی به قرار گرفتن در معرض مواد شیمیایی، ماهیت ساینده دوغاب و نگهداری مناسب دارد. با مراقبت عالی از نوارهای سایش و سیستم های ردیابی، یک تسمه لاستیکی سنگین معمولا چندین سال دوام می آورد. برعکس، اپراتورها باید پارچه فیلتر نازک‌تر را به‌دلیل فرسودگی مکانیکی یا کور، اغلب، اغلب هر چند هفته یا چند ماه یکبار تعویض کنند.
