فیلتر پرس عمودی برج

فیلتر پرس اتوماتیک عمودی HVPF پیشرفته ترین فیلتری است که جهان تا به حال دریافت کرده است.خلاء محدودیتی دارد اما فشار نه.فیلتر پرس اتوماتیک عمودی HVPF از هوا یا آب استفاده می کند تا اختلاف فشار زیادی را در دو طرف پارچه فیلتر ایجاد کند تا به جداسازی بسیار کارآمد جامد و مایع دست یابد.

وضعیت در دسترس بودن:
مقدار:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • پرس فیلتر HVPF

  • Toncin

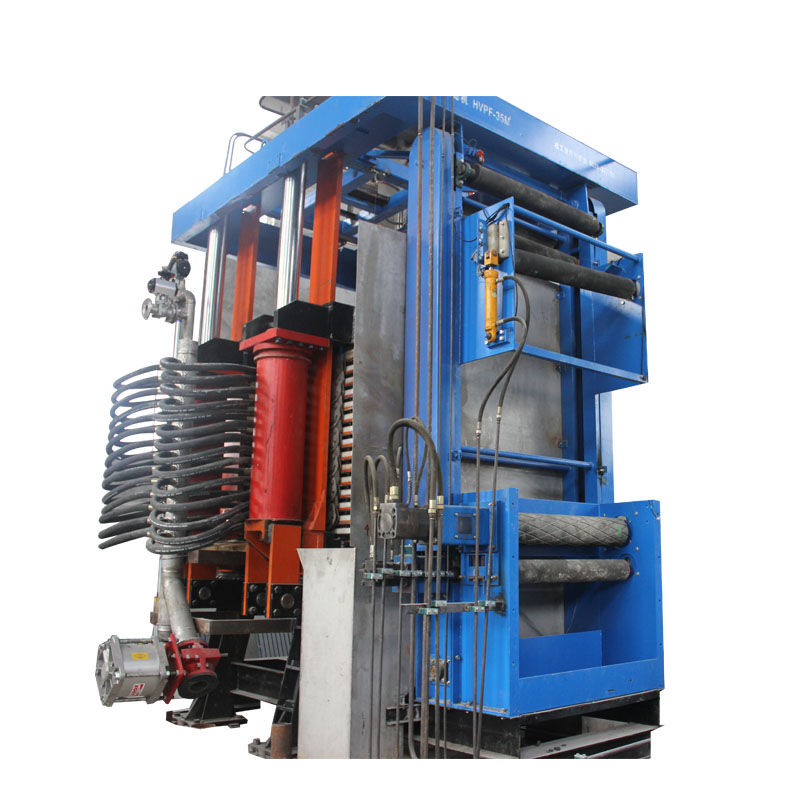

فیلتر پرس عمودی برج




معرفی محصول:


فیلتر پرس اتوماتیک عمودی HVPF پیشرفته ترین فیلتری است که جهان تا به حال دریافت کرده است.خلاء محدودیتی دارد اما فشار نه.فیلتر پرس اتوماتیک عمودی HVPF از هوا یا آب استفاده می کند تا اختلاف فشار زیادی را در دو طرف پارچه فیلتر ایجاد کند تا به جداسازی بسیار کارآمد جامد و مایع دست یابد.با بسته شدن صفحه فیلتر، دوغاب از طریق لوله های دوغاب به محفظه فیلتر پمپ می شود.سپس بخشی از فیلتر به دلیل گرانش از طریق پارچه فیلتر وارد محفظه فیلتر می شود.سپس آب فشار بالا دیافراگم لاستیکی را مجبور می کند تا فیلتر را از کیک فیلتر خارج کند.هنگامی که این فرآیند به پایان رسید، راننده لباس های فیلتر را اجرا می کند و کیک های فیلتر از دو طرف پارچه فیلتر تخلیه می شود.

فیلتر پرس عمودی برج

کاربرد محصول:


فیلتر پرس اتوماتیک عمودی HVPF در صنایع معدنی، متالورژی، صنایع شیمیایی، داروسازی و صنایع غذایی  قابل استفاده است.این یک نوع دستگاه جداسازی اتوماتیک جامد و مایع با ظرفیت بالا، صرفه جویی در انرژی است.

فیلتر پرس عمودی برج

محدوده تامین و الزامات نصب محلی:


  1. (1)  شامل میزبان، ایستگاه هیدرولیک، ایستگاه آب، سیستم تمیز کردن و سیستم کنترل است.

  2. (2)  این دستگاه باید بر روی بتن مسلح مسطح جامد یا قفسه فولادی نصب شود.با اندازه فونداسیون و ابعاد مربوط به نقشه طرح نصب و نمودار فونداسیون مشورت کنید.عمق کار با توجه به شرایط واقعی توسط مشتریان تعیین می شود.میزبان باید توسط تکنسین های حرفه ای تعلیق شود، از ضربه یا خراشیدن تجهیزات جلوگیری شود.از grad enter برای تنظیم هاست در حین نصب استفاده کنید، سپس سایر تجهیزات را در حین بستن هاست نصب کنید.

  3. (3) عرضه  هوا  :  گرانول کمتر از 5 um، فشار 0.5-0.6MPa، حجم هوا: نمودار مونتاژ را به عنوان مرجع در نظر بگیرید

  4. (4) تامین  آب  : حداکثر.محتویات جامد 5ppm، گرانول جامد کمتر از 50um، فشار 3.5-6bar، نمودار مونتاژ را به عنوان مرجع برای حجم عرضه در نظر بگیرید.

  5. (5) منبع  تغذیه: 3 فاز / 5 ± 380 ولت، تک فاز / 5 ± 220 ولت، 50 هرتز

  6. (6) محیط کار:  الزامات محیط کار برای این دستگاه، نه یخ.



مشخصات محصول:


مدل



مساحت فیلتر (m2)

ابعاد کلی

متر (L×W×H)

فیلتر  مقدار صفحه

حجم (m3)
(H=45mm)

وزن

(T)

قدرت هیدرولیک

(KW)

مشخصات صفحه فیلتر

(میلی متر)

عرض پارچه فیلتر

HVPF-1

1

2.5×1.5×2.0

2

0.05

8

7.5

1000*550

0.7

HVPF-2

2

2.5×1.5×2.2

4

0.09

9

7.5

HVPF-3

3

3.5×2.5×2.2

2

0.16

14

11

1750*900

1.05

HVPF-4

4

3.5×2.5×2.3

4

0.27

15

11

HVPF-9

9

3.5×2.5×2.5

6

0.41

16

11

HVPF-12

12

3.5×2.5×2.7

8

0.54

17

11

HVPF-15

15

3.5×2.5×2.9

10

0.68

18

11

HVPF-18

18

3.5×2.5×3.1

12

0.81

19

11

HVPF-21

21

3.5×2.5×3.3

14

0.95

21

11

HVPF-24

24

3.5×2.5×3.4

16

1.08

22

11

HVPF-27

27

3.5×2.5×3.6

18

1.22

23

11

HVPF-15

15

5.1×3.7×3.3

6

0.68

37

22

2500*1020

1.15

HVPF-20

20

5.1×3.7×3.6

8

0.9

39

22

HVPF-25

25

5.1×3.7×3.9

10

1.13

42

22

HVPF-30

30

5.1×3.7×4.2

12

1.35

43

22

HVPF-35

35

5.1×3.7×4.5

14

1.58

44

22

HVPF-40

40

5.1×3.7×4.8

16

1.8

45

22

HVPF-45

45

5.1×3.7×5.1

18

2.03

46

22

HVPF-50

50

5.1×3.7×5.4

20

2.25

48

22

HVPF-60

60

6.9×4.5×5.4

10

2.7

97

37

4010*1500

1.7

HVPF-72

72

6.9×4.5×5.8

12

3.24

100

37

HVPF-84

84

6.9×4.5×6.2

14

3.78

104

37

HVPF-96

96

6.9×4.5×6.5

16

4.32

110

37

HVPF-108

108

6.9×4.5×6.9

18

4.86

112

37

HVPF-120

120

6.9×4.5×7.2

20

5.4

118

37

HVPF-132

132

6.9×4.5×7.6

22

5.94

120

37

HVPF-144

144

6.9×4.5×7.9

24

6.48

123

37

HVPF-156

156

6.9×4.5×8.3

26

7.02

126

37

HVPF-168

168

6.9×4.5×8.6

28

7.56

130

37

HVPF-144

144

9.2×5.5×6.8

18

6.48

142

67

6020*1500

1.7

HVPF-162

162

9.2×5.5×7.2

18

7.29

147

67

HVPF-180

180

9.2×5.5×7.5

20

8.1

150

67

HVPF-198

198

9.2×5.5×7.8

22

8.91

160

67

HVPF-216

216

9.2×5.5×8.2

24

9.72

166

67

HVPF-234

234

9.2×5.5×8.5

26

10.53

172

67

HVPF-252

252

9.2×5.5×8.8

28

11.34

180

67

HVPF-270

270

9.2×5.5×9.2

30

12.15

190

67




 فرآیند کار:

فیلتر پرس عمودی برج

  1. (1)  مرحله فیلتر: هنگامی که صفحه فیلتر بسته می شود، دوغاب از طریق لوله دوغاب به محفظه فیلتر پمپ می شود.فیلتر از طریق پارچه فیلتر وارد محفظه فیلتر شده و از طریق لوله فیلتر وارد منیفولد فیلتر می شود و در همین حین کیک فیلتر در محفظه فیلتر تشکیل می شود.

  2. (2)  اکستروژن: آب فشار بالا از طریق لوله وارد غشا می شود و باعث می شود که غشا به سمت کیک فیلتر اکسترود شود تا فیلتر کیک فیلتر بیرون بیاید.

  3. (3) شستشوی  کیک  : آب شستشو توسط لوله دوغاب به محفظه فیلتر پمپ می شود، پس از شستن  کیک و از طریق جریان پارچه به لوله های تخلیه.

  4. (4)  خشک کردن هوا: جریان هوا با آب از کیک فیلتر عبور می کند که می تواند رطوبت کیک فیلتر را به حداکثر کاهش دهد و در همان زمان محفظه فیلتر را خالی کند.

  5. (5) تخلیه کیک فیلتر: هنگامی که فرآیند خشک کردن به پایان رسید، قطعات محرک پارچه فیلتر را به کار می اندازند و کیک فیلتر از دو طرف پارچه فیلتر تخلیه می شود.

  6.

ویژگی های اصلی:



فیلتر پرس عمودی برج


  1. (1)  ساختار صفحه فیلتر از دستگاه راهنما استفاده می کند تا از عملکرد روان اطمینان حاصل کند.

  2. (2)  می تواند به طور مداوم  عملیات را در فرآیند فیلتر کردن، اکستروژن، شستشو، خشک کردن، تخلیه و بازسازی پارچه فیلتر تحقق بخشد.

  3. (3)  فشار فیلتر می تواند به 2.0 مگاپاسکال برسد.به خصوص روی مواد ریز چسبنده مختلف و رطوبت کم کیک فیلتر تأثیر خوبی دارد.

  4. (4) نکته کلیدی  این نوع تجهیزات  که  مهم نیست  چقدر فشار می تواند داشته باشد اما ایمنی.سیستم فشار هیدرولیک فقط برای اطمینان از قفل شدن هر صفحه به کار گرفته شده است.هر نازل و دیافراگم بسیار دقیق طراحی و بازرسی می شود تا در هنگام ورود آب با فشار بالا به داخل اتاقک، تجهیزات ایمن نگه داشته شوند.

  5. (5)  تجهیزات از PLC + صفحه نمایش لمسی + دریچه های اتوماتیک استفاده می کنند و ورودی نیروی کار کمتر است..

  6. (6)  ساختار فشرده سطح کمتری از کف را پوشش می دهد



مشخصات محصول:



فیلتر پرس عمودی برج






پشتیبانی خدمات



  • طراحی کامل فناوری

    Toncin با انجام آزمایش‌های آزمایشگاهی سیستماتیک‌تر، آزمایش‌های نیمه صنعتی‌سازی و محاسبات تحلیل نظری و اتخاذ روش‌های مناسب با توجه به مشکلات واقعی مشتریان، برنامه‌ها و انتخاب‌های معقول را تعیین می‌کند.و پارامترهای خاصی را از طریق آزمایشات آزمایشگاهی و آزمایشات نیمه صنعتی تعیین می کند.


  • پروژه ساخت و ساز

    Toncin می تواند خدمات پروژه یکپارچه را برای سیستم مدیریت پروژه کامل و تیم مجرب و با کیفیت بالا به مشتریان ارائه دهد و همچنین می تواند با انجام کارهای مدیریتی بر روی کیفیت پروژه، برنامه زمان بندی، بهترین خدمات خود را در دستیابی به هدف نهایی پروژه به مشتریان ارائه دهد. ایمنی، هزینه، تدارکات، فایل های اطلاعاتی، سازماندهی و هماهنگی و غیره بر اساس اسناد قراردادی مشتری.Toncin طراحی، تدارکات، ساخت و ساز و آزمایشات و غیره را برای کل فرآیند یا برخی از مراحل معین پروژه ساخت و ساز طبق قرارداد منعقد می کند و مسئولیت کامل کیفیت، ایمنی، مدت و هزینه پروژه و غیره را بر عهده می گیرد.



زمان پاسخگویی و خدمات پس از فروش در

صورت بروز هرگونه نقصی به دلیل نقص در مدت گارانتی، شرکت ما پاسخ و قول زیر را داده است: ظرف 12 ساعت پاسخگویی و ظرف مدت 72 ساعت به صحنه داخلی بشتابد.Toncin با معماری دقیق و کارآمد خدمات، خدمات متنوع و انعطاف پذیر و ابزار پاسخگویی، می تواند خدمات پاسخگویی را تا 7*24 ساعت ارائه دهد تا اطمینان حاصل شود که کاربران می توانند در هر زمان در طول دوره گارانتی کمک دریافت کنند.
