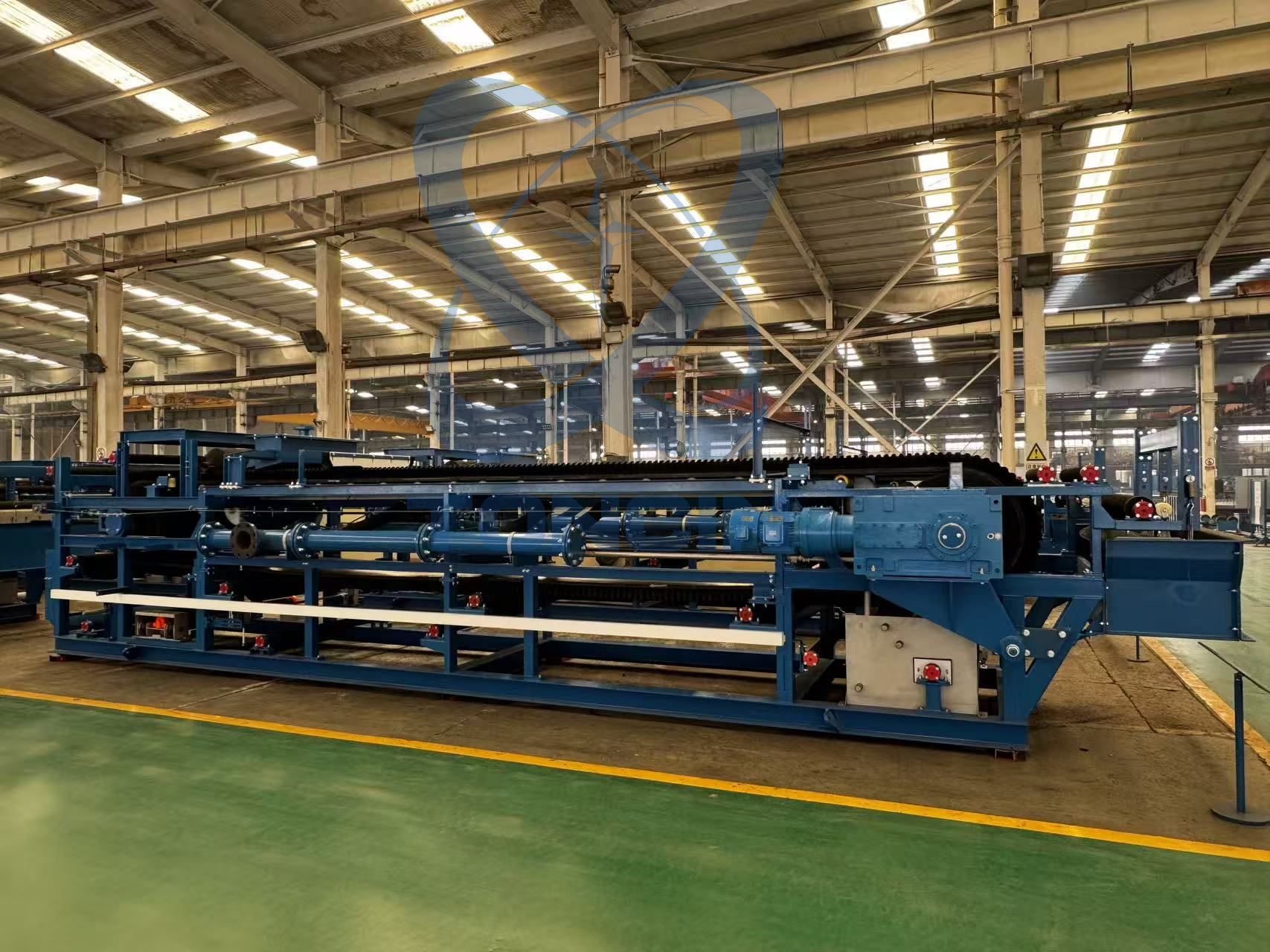

فیلتر خلاء تسمه لاستیکی یک تجهیزات فیلتراسیون با راندمان بالا و جداسازی جامد از مایع است که به طور مستقل توسط شرکت ما بر اساس معرفی فناوری خارجی محصولات مشابه توسعه یافته است.
| مقدار: | |
|---|---|
فیلتر کمربند DU
Toncin
معرفی مختصر:
در صنایعی مانند مواد شیمیایی، معدن و فرآوری مواد معدنی، شرایط فرآیند اغلب بسیار چالش برانگیز است. مواجهه با مواد با غلظت بالا، ویسکوزیته بالا یا بسیار خورنده، آبگیری قابل اعتماد و بازیابی محصول به طور مستقیم برای حفظ تولید مداوم و کارآمد بسیار مهم هستند. با توجه به این نقطه درد صنعت، TONCIN از چندین دهه تخصص فنی در فناوری فیلتر تسمه خلاء افقی (DU) بهره برده است تا یک راه حل فیلتری ارائه دهد که ظرفیت بازدهی بالا را با رطوبت کم باقیمانده کیک ترکیب می کند، در حالی که به طور موثر هزینه های عملیاتی را کنترل می کند و به مشتریان کمک می کند هم به کارایی اقتصادی و هم ثبات تولید دست یابند.
توضیح محصول
راه حلی مقرون به صرفه برای آبگیری و بازیابی محصول
فیلترهای کمربند خلاء افقی TONCIN مزایای متعددی را برای کارخانه های فرآیندی ارائه می دهند:
آبگیری و شستشوی کیک با توان بالا: ظرفیت پردازش فوق العاده در واحد سطح، مناسب برای تولید مداوم در مقیاس بزرگ.
کاهش زمان از کار افتادگی به دلیل طراحی خلاقانه: ساختارهای حیاتی بهینه، تعمیر و نگهداری راحت را ممکن میسازد و عملکرد پایدار طولانی مدت را تضمین میکند.
امکانات تست جهانی: استفاده از پلتفرم های آزمایش جامع برای اعتبارسنجی پارامترهای فرآیند از قبل و کاهش خطرات پروژه.
افزایش انعطاف پذیری به دلیل طراحی مدولار: پیکربندی انعطاف پذیر بر اساس شرایط سایت و الزامات فرآیند، که سازگاری قوی را ارائه می دهد.
نمونه کاربرد آبگیری و شستشوی کیک با توان عملیاتی بالا
یک فیلتر تسمه خلاء افقی با مساحت فیلتر 20 متر مربع با موفقیت در پروژه آبگیری کنسانتره گرافیت اعمال شده است که قابلیت پردازش فوق العاده بالا و عملکرد پایدار شستشوی کیک را نشان می دهد.
راه حل های مهندسی برای طراحی های بهینه
TONCIN دارای قابلیت های مهندسی کاملاً یکپارچه است و از ابزارهای مهندسی پیشرفته برای دستیابی به طراحی دقیق و اطمینان از اندازه و ردپای بهینه تجهیزات استفاده می کند. قابلیت های کلیدی مهندسی عبارتند از:
تجزیه و تحلیل CFD
مدل سازی سه بعدی
تجزیه و تحلیل FEA
علاوه بر این، طیف گسترده ای از مصالح ساختمانی همراه با ساختار قاب پیچ شده، سفارشی سازی مدولار را با توجه به نیازهای مشتری خاص، استحکام متعادل، مقاومت در برابر خوردگی و راحتی نصب امکان پذیر می کند.
کاربردهای شستشو: سودآوری رانندگی با راندمان استخراج بالا
در فرآیندهای شستشو برای موادی مانند طلا، اورانیوم، اسید فسفریک، مس و آلومینا، راندمان استخراج مستقیماً بر سودآوری پروژه تأثیر می گذارد. فیلترهای تسمه خلاء افقی TONCIN از جابجایی جریان پلاگین و شستشوی چند مرحله ای ضد جریان در سراسر ناحیه فیلتراسیون برای دستیابی به راندمان شستشو بیش از 99.8٪ استفاده می کنند که پشتیبانی قابل اعتمادی را برای بازیابی کارآمد مواد با ارزش بالا ارائه می دهد.
مواد ساخت و ساز: برای شرایط سخت طراحی شده است
برای شرایط عملیاتی پیچیده شامل کاربردهای فیلتراسیون خورنده، ساینده و دمای بالا، TONCIN طیف کاملی از راه حل های مواد را ارائه می دهد - از فولاد ضد زنگ با کیفیت بالا گرفته تا FRP و پلاستیک. قابهای فیلتر با استفاده از کانالهای باز و بخشهای زاویهای تولید میشوند که به طور موثری از تجمع مایع و مسائل خوردگی که معمولاً با ساختارهای جعبهای در محیطهای خورنده مرتبط است جلوگیری میکند و در نتیجه عمر مفید تجهیزات را به میزان قابل توجهی افزایش میدهد.
تسمه تخلیه و حمل کیک
در بیشتر کاربردها، تخلیه کیک به صورت خود به خود توسط گرانش اتفاق می افتد. برای محصولات مرطوب و چسبنده، TONCIN میتواند فیلتر را با خراشهای کیک یا سرسرههای آب مجهز کند تا از حذف کامل کیک اطمینان حاصل کند و از تجمع موادی که میتواند بر کارایی عملیاتی تأثیر بگذارد جلوگیری کند. TONCIN با استفاده از تسمه های لاستیکی 4.8 متری، با مواد تسمه ای که از لاستیک طبیعی، SBR، نئوپرن یا EPDM بر اساس الزامات فرآیند انتخاب شده اند، با موفقیت فیلترهای فوق عریض تولید کرده است. همه تسمه های حمل و نقل TONCIN دارای طراحی منطقه مرکزی بدون لاشه هستند که از تماس بین فیلتر و لاشه تسمه جلوگیری می کند، به طور موثر در برابر خوردگی مقاومت می کند و عمر مفید تسمه را به میزان قابل توجهی افزایش می دهد.
ترشح کیک معمولی
تصویر عملکرد تخلیه کیک معمولی فیلتر تسمه خلاء افقی را در شرایط کاری استاندارد نشان می دهد.
فناوری نوآورانه: دستگاه بالابر جعبه خلاء
برای افزایش بیشتر عملکرد تجهیزات و راحتی تعمیر و نگهداری، TONCIN دستگاه بالابر جعبه خلاء را توسعه داده است. این دستگاه وظیفه سنتی و پرخطر نگهداری جعبه جاروبرقی را ساده می کند و می تواند به فیلترهایی با هر برند یا اندازه ای مجهز شود و زمان خرابی نگهداری جعبه خلاء را تا بیش از 30 درصد کاهش می دهد.
سیستم کشش پارچه دوگانه
فیلترهای TONCIN با یک سیستم کشش پارچه ای دوگانه طراحی شده اند که دارای کشش استاتیک و دینامیک است. این سیستم حتی اگر پارچه فیلتر کشش غیرعادی داشته باشد، عملکرد کارآمد را حفظ می کند، در حالی که استفاده از غلتک های متحرک به طور قابل توجهی نصب و تعویض پارچه فیلتر را ساده می کند و پیچیدگی تعمیر و نگهداری را کاهش می دهد.
سیستم کشش پارچه استاتیک
سیستم کشش پارچه پویا
برنامه های کاربردی کلیدی
کاربردهای آبگیری
باطله عمومی
گچ
سنگ فسفات
جریمه زغال سنگ
مگنتیت
سنگ آهن
لیتیوم
برنامه های شستشو
مواد شسته شده
روی
مس / کبالت
نیکل
گچ
گوگرد زدایی از گاز دودکش (FGD)
پالپ واشر
مشخصات محصول:
منطقه فیلتر (m2) | فیلتراسیون عرض (میلی متر) | فیلتراسیون طول (متر ) | وزن (T) | اندازه طرح کلی L×W×H (m) | منطقه فیلتر (m2) | فیلتراسیون عرض (میلی متر) | فیلتراسیون طول (متر ) | وزن (T) | اندازه طرح کلی L×W×H (m) |
DU-2 | 500 | 4 | 3.0 | 7.82×2×2 | DU-25 | 2500 | 10 | 22 | 14.5×4.8×2.2 |
DU-2.5 | 5 | 3.2 | 8.82×2×2 | DU-30 | 12 | 25.3 | 16.5×4.8×2.2 | ||
DU-3 | 6 | 3.4 | 9.9×2×2 | DU-35 | 14 | 27.4 | 18.5×4.8×2.2 | ||
DU-5 | 10 | 3.8 | 14.0×2.2×2 | DU-40 | 16 | 29.5 | 21.5×4.8×2.4 | ||
DU-4.8 | 800 | 6 | 5.0 | 10.05×2.5×2 | DU-45 | 18 | 31.6 | 23.5×4.8×2.4 | |
DU-6.4 | 8 | 5.5 | 12.05×2.5×2 | DU-50 | 20 | 38.6 | 25.6×4.8×2.4 | ||
DU-8 | 10 | 6.0 | 14.10×2.6×2 | DU-33.6 | 2800 | 12 | 20.5 | 17.6×5.0×2.5 | |
DU-9.6 | 12 | 7.0 | 16.25×2.6×2 | DU-39.2 | 14 | 24.1 | 19.6×5.0×2.5 | ||
DU-5 | 1000 | 5 | 5.3 | 8.87×2.6×20 | DU-36 | 3000 | 12 | 22 | 17.6×5.5×2.8 |
DU-6 | 6 | 5.8 | 10.5×2.6×2 | DU-42 | 14 | 24 | 19.6×5.5×2.8 | ||
DU-8 | 8 | 6.3 | 12.5×2.8×2 | DU-48 | 16 | 28 | 21.6×5.5×2.8 | ||
DU-10 | 10 | 6.8 | 14.5×2.8×2 | DU-54 | 18 | 30.6 | 23.6×5.5×2.8 | ||
DU-12 | 12 | 7.3 | 16.5×2.8×2 | DU-60 | 20 | 35.2 | 25.6×5.5×2.8 | ||
DU-14 | 14 | 7.8 | 18.5×2.8×2 | DU-44.8 | 3200 | 14 | 35.3 | 19.5×5.7×3.1 | |
DU-7.8 | 1300 | 6 | 7.2 | 10.4×3.15×2 | DU-48 | 15 | 36.2 | 20.5×5.7×3.1 | |
DU-10.4 | 8 | 8.3 | 12.4×3.15×2 | DU-51.2 | 16 | 37.7 | 21.5×5.7×3.1 | ||
DU-13 | 10 | 9 | 14.4×3.15×2 | DU-57.6 | 18 | 40.1 | 23.5×5.7×3.1 | ||
DU-15.6 | 12 | 10.5 | 16.4×3.15×2 | DU-64 | 20 | 42.5 | 25.5×5.7×3.1 | ||
DU-18.2 | 14 | 11.5 | 18.4×3.15×2 | DU-72 | 22.5 | 52.4 | 28.5×5.7×3.1 | ||
DU-20.8 | 16 | 12.5 | 20.4×3.15×2 | DU-72 | 4000 | 18 | 56.2 | 24.0×7.1×3.3 | |
DU-14.4 | 1800 | 8 | 12.7 | 12.6×4×2.2 | DU-80 | 20 | 58.8 | 26.0×7.1×3.3 | |
DU-18 | 10 | 13.7 | 14.6×4×2.2 | DU-88 | 22 | 66.6 | 28.0×7.1×3.3 | ||
DU-21.6 | 12 | 15.3 | 16.6×4×2.2 | DU-96 | 24 | 69.4 | 30.0×7.1×3.3 | ||
DU-25.2 | 14 | 16.6 | 18.6×4×2.2 | DU-104 | 26 | 72.2 | 32.0×7.1×3.3 | ||
DU-28.8 | 16 | 17.9 | 20.6×4×2.2 | DU-90 | 4500 | 20 | 72 | 26.5×7.5×3.6 | |
DU-16 | 2000 | 8 | 14.2 | 12.7×4.2×2.2 | DU-99 | 22 | 75.2 | 28.5×7.5×3.6 | |
DU-20 | 10 | 15.4 | 14.7×4.2×2.2 | DU-108 | 24 | 78.4 | 30.5×7.5×3.6 | ||
DU-24 | 12 | 17.2 | 16.7×4.2×2.2 | DU-117 | 26 | 81.6 | 32.5×7.5×3.6 | ||
DU-28 | 14 | 18.7 | 18.7×4.2×2.2 | DU-126 | 28 | 84.8 | 34.5×7.5×3.6 | ||
DU-32 | 16 | 20.2 | 20.7×4.2×2.2 | DU-135 | 30 | 88 | 36.5×7.5×3.6 | ||
DU-36 | 18 | 21.7 | 22.7×4.2×2.2 | DU-144 | 32 | 93 | 38.5×7.5×3.6 |
مزایای محصول:
برای تکمیل مداوم فیلتراسیون خوراک، شستشوی کیک فیلتر، لکه گیری، تخلیه، بازسازی پارچه فیلتر و سایر عملیات فرآیند
محلول شستشوی کیک فیلتر شده و فیلتر شده در مقاطع مختلف را می توان به صورت مرحله ای جمع آوری کرد و شستشوی فرارفتی و شستشوی جریان مخالف را انجام داد.
طراحی مدولار ساختار کلی برای مونتاژ انعطاف پذیر است و برای حمل و نقل و نصب راحت است.
سیستم کنترل با فناوری DCS می تواند اتوماسیون در محل و از راه دور را تحقق بخشد.
پشتیبانی خدمات
طراحی کامل تکنولوژیکی
{[T1] plans برنامه ها و انتخاب های معقول را با انجام تست های آزمایشگاهی سیستماتیک تر ، آزمایش های نیمه صنعتی سازی و محاسبات تحلیل نظری و اتخاذ روش های مناسب با توجه به مشکلات واقعی مشتریان تعیین می کند. و پارامترهای خاص را از طریق تست های آزمایشگاهی و تست های نیمه صنعتی تعیین می کند.
ساخت و ساز پروژه
Toncin می تواند خدمات یکپارچه پروژه را برای سیستم مدیریت کامل پروژه و تیم باکیفیت خود در اختیار مشتریان قرار دهد و همچنین می تواند بهترین خدمات خود را برای دستیابی به هدف نهایی پروژه با انجام کار مدیریت بر روی کیفیت پروژه ، برنامه ، ایمنی ، هزینه ، پرونده های اطلاعاتی ، سازمان و هماهنگی و غیره مطابق اسناد قرارداد مشتری ارائه دهد. Toncin طراحی ، تهیه ، ساخت و ساز و آزمایشات و غیره را برای کل فرآیند یا برخی مراحل خاص پروژه ساخت و ساز طبق قرارداد منعقد می کند و مسئولیت کامل در مورد کیفیت ، ایمنی ، مدت و هزینه و غیره پروژه پیمانکاری را بر عهده می گیرد.
زمان پاسخگویی و خدمات پس از فروش
در صورت عدم وجود نقص ناشی از نقص در دوره گارانتی ، شرکت ما پاسخ زیر را داده و قول داده است: در مدت 12 ساعت پاسخ دهید و طی 72 ساعت به صحنه داخلی بروید. با داشتن یک معماری سرویس سخت و کارآمد ، خدمات و پاسخ متنوع و انعطاف پذیر ، Toncin قادر به ارائه خدمات پاسخ تا 7* 24 ساعت است تا اطمینان حاصل شود که کاربران می توانند در هر زمان در دوره گارانتی کمک کنند.
