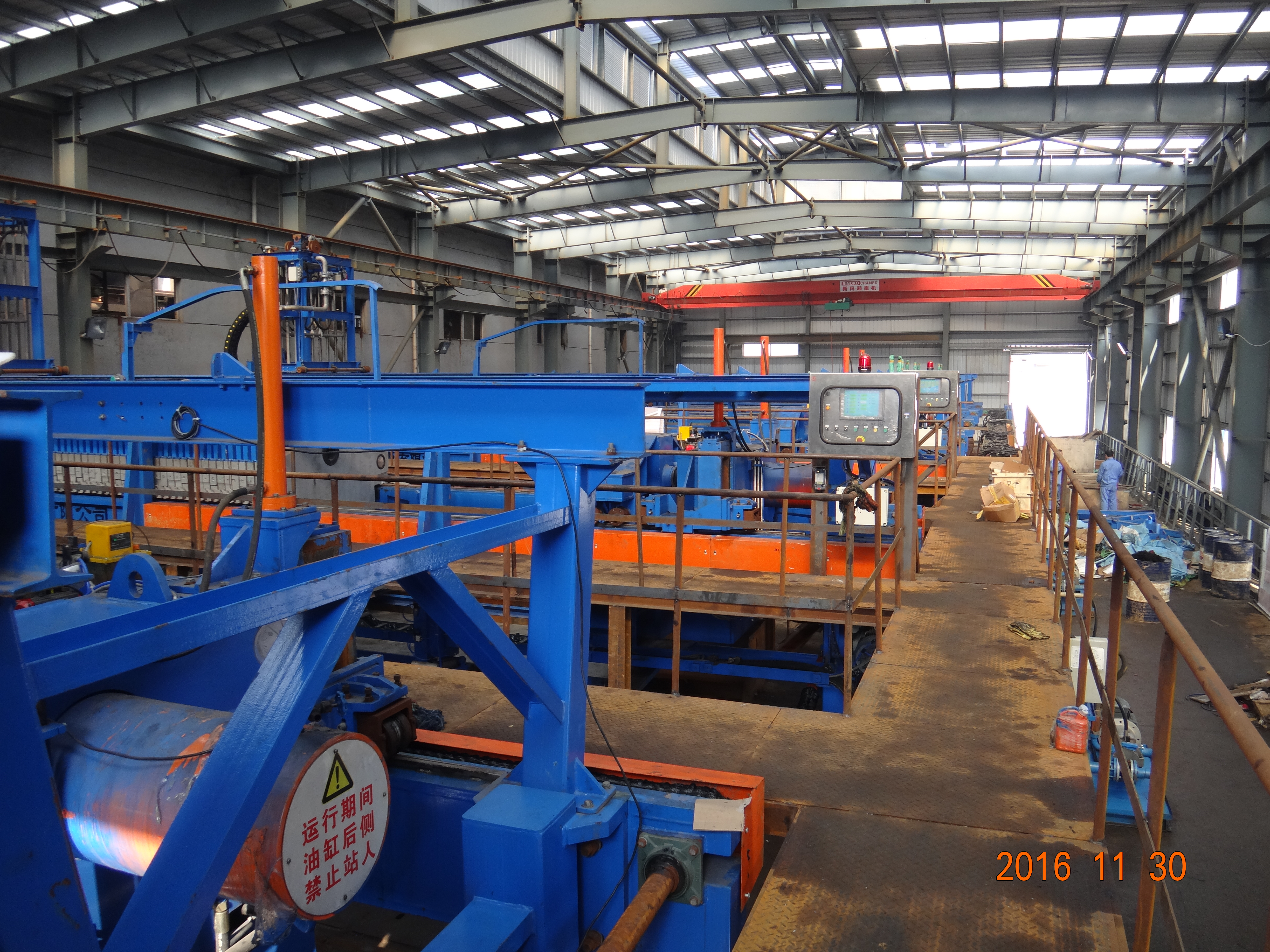

فیلتر پرس صفحه ردیف هوشمند SSPF یک فیلتر پرس صفحه باز و بسته سریع است که عمدتا شامل سیستم کنترل الکتریکی ، سیستم کنترل هیدرولیک و موتور اصلی است.
| مقدار: | |
|---|---|
پرس فیلتر SSPF
Toncin
فیلتر پرس صفحه ردیف هوشمند SSPF یک فیلتر پرس صفحه باز و بسته سریع است که عمدتا شامل سیستم کنترل الکتریکی ، سیستم کنترل هیدرولیک و موتور اصلی است.هنگامی که تجهیزات در حال کار هستند ، مکانیزم انتقال مکانیکی سیلندر هیدرولیک را به حرکت در می آورد و آن را می کشاند تا به موقعیت تعیین شده برسد.پس از قفل شدن سیلندر هیدرولیک توسط دستگاه قفل ، سیلندر هیدرولیک بیرون زده و صفحات فیلتر پرس فیلتر محکم فشرده می شوند تا یک محفظه فیلتر بین صفحات فیلتر مجاور ایجاد شود ، در حالی که وسایل جانبی مهر و موم شده اند.مواد از طریق پمپ تغذیه با فشار خاصی از سوراخ تغذیه وارد هر محفظه فیلتر می شوند.جداسازی جامد-مایع با اختلاف فشار ایجاد شده بین دو طرف محیط فیلتر توسط فشار تغذیه پمپ تغذیه ایجاد می شود.پس از آن ، مواد در محفظه فیلتر محبوس شده و فیلتر از طریق پارچه فیلتر از سوراخ آب صفحه فیلتر تخلیه می شود.پس از مدتی که دیگر فیلتراسیون خارج نمی شود ، فرآیند تصفیه و آبگیری به پایان می رسد.شما باید تغذیه را متوقف کنید و تعیین کنید که آیا فشار ، شستشو و خشک شدن دیافراگم با توجه به نیازهای فرآیند انجام می شود یا خیر.سپس سیلندر هیدرولیک عقب کشیده می شود ، دستگاه قفل قفل نشده است ، مکانیسم انتقال مکانیکی سیلندر هیدرولیک را هدایت می کند ، صفحات فیلتر را بیرون می آورد و کیک فیلتر را خارج می کند و تجهیزات پس از تمیز کردن پارچه فیلتر وارد چرخه تصفیه بعدی می شوند.
کاربرد محصول:
می توان از آن برای جداسازی جامد و مایع در زمینه متالورژی ، معدن ، صنایع شیمیایی ، تولید کاغذ ، غذا ، داروخانه و حفاظت از محیط زیست استفاده کرد.
پارامترهای محصول:
منطقه تصفیه مدل (m2) | مقدار فیلتر | حجم محفظه فیلتر | Dimensions | وزن (T) | قدرت هیدرولیک | مشخصات ورق فیلتر mm |
SSPF 40 | 13 | 0.7 | 6.8 × 3.9 × 6.1 | 25 | 18.5 | 1500Ã — 1500 |
SSPF 60 | 19 | 1.1 | 8.0 × 3.9 × 6.1 | 28 | ||
SSPF 80 | 25 | 1.5 | 9.2 × 3.9 × 6.1 | 35 | 30 | |
SSPF 100 | 31 | 1.8 | 10.4 × 3.9 × 6.1 | 38 | ||
SSPF 120 | 37 | 2.2 | 11.5 × 3.9 × 6.1 | 41 | ||
SSPF 140 | 43 | 2.6 | 12.7 × 3.9 × 6.1 | 44 | ||
SSPF 160 | 49 | 2.9 | 13.9 × 3.9 × 6.1 | 47 | ||
SSPF 180 | 55 | 3.3 | 15.0 × 3.9 × 6.1 | 50 | ||
SSPF 200 | 61 | 3.7 | 16.2 × 3.9 × 6.1 | 53 | ||
SSPF 220 | 67 | 4.0 | 17.4 × 3.9 × 6.1 | 56 | ||
SSPF 240 | 73 | 4.4 | 18.5 × 3.9 × 6.1 | 59 |
مزایای محصول:
مقدار کم آب محصول: رطوبت نهایی مواد می تواند کمتر از 6 باشد.در فیلتر کردن باطله های شناور مس ، سرب ، روی ، نقره ، آنتیموان ، مولیبدن ، فسفر و طلا و غیره ، رطوبت اقتصادی می تواند \u0026lt;10 باشد.
ظرفیت تولید بالا: در شرایط مشابه ظرفیت آن در واحد سطح 5-10 برابر فیلترهای معمولی پرس محفظه یا فیلترهای صفحه و قاب است.حداکثر ظرفیت تولید ، پردازش 10 هزار تن سرباره خشک در روز است که در زمین ، سرمایه گذاری در کارخانه و زیرساخت های زیادی صرفه جویی می شود.
ساختار ساده ، عمر مفید طولانی: صفحه رانش ، صفحه فشار ، تیر اصلی و تیر متقاطع در استفاده عادی همه 5 سال تضمین می شود که نشکند.
تطبیق پذیری.این نمونه های عملیاتی در ارتفاع زیاد (4700 متر) ، غلظت کم (غلظت تغذیه 15)) و ذرات ریز (مش 400- تا 95 درصد) ، که در آنها رطوبت کیک فیلتر هنوز کمتر از 10 است.
کنترل هوشمند: از طریق کنترل هوشمند صفحه لمسی PLC+ ، یک چرخه عملیاتی (از فشار دادن صفحات فیلتر ، تغذیه ، تمیز کردن لوله ها ، فشردن ، خشک کردن و کشیدن تا تخلیه) به صورت خودکار با یک دکمه تکمیل می شود ، که شدت کار را تا حد زیادی کاهش می دهد.
دستگاه جک هیدرولیک می تواند به کار مکانیکی بپردازد که باعث می شود گروه صفحات فیلتر به سرعت باز و بسته شوند ، سیلندر هیدرولیک کوتاه فشار می یابد ، فشار هیدرولیک را تا حد زیادی کاهش می دهد. پس از کیک پرس دیافراگم فشار بالا ، رطوبت کیک می تواند کمتر شود. دستگاه ارتعاشی کیک فیلتر باعث می شود کیک راحت تر از پارچه فیلتر جدا می شود. دستگاه تخلیه واژگون خودکار کیک فیلتر و فیلتراسیون را بدون هیچ گونه دخالت تضمین می کند. دستگاه تمیز کردن پارچه با فشار بالا اطمینان از بازسازی پارچه فیلتر با ایمنی بالا و قابل اطمینان بالا ، تعویض پارچه فیلتر مناسب ، کارایی بالا است.
پشتیبانی خدمات
طراحی کامل فناوری
تونسین با انجام آزمایشات آزمایشگاهی منظم ، آزمایشهای نیمه صنعتی و محاسبات تجزیه و تحلیل نظری و اتخاذ روشهای مناسب با توجه به مشکلات واقعی مشتریان ، برنامه ها و انتخابهای معقولی را تعیین می کند.و پارامترهای خاصی را از طریق آزمایشات آزمایشگاهی و آزمایشات نیمه صنعتی تعیین می کند.
ساخت پروژه
Toncin می تواند خدمات پروژه یکپارچه را برای سیستم مدیریت پروژه کامل خود و تیم با کیفیت بالا در اختیار مشتریان قرار دهد و همچنین می تواند با انجام کار مدیریت کیفیت پروژه ، برنامه ، ایمنی ، بهترین خدمات خود را در دستیابی به هدف نهایی پروژه به مشتریان ارائه دهد. هزینه ، تهیه ، پرونده های اطلاعاتی ، سازماندهی و هماهنگی و غیره طبق اسناد قراردادی مشتری.تونسین طبق قرارداد قرارداد طراحی ، خرید ، ساخت و آزمایش و غیره را برای کل فرایند یا برخی مراحل خاص پروژه ساختمانی منعقد می کند و مسئولیت کامل کیفیت ، ایمنی ، مدت و هزینه و غیره پروژه قرارداد را بر عهده می گیرد.
زمان پاسخگویی و خدمات پس از فروش
در صورت بروز هر گونه نقص در اثر نقص در دوره گارانتی ، شرکت ما پاسخ و قول زیر را داده است: ظرف 12 ساعت پاسخ دهید و ظرف 72 ساعت به محل داخلی بشتابید.با معماری دقیق و کارآمد خدمات ، خدمات و پاسخ گویی متنوع و منعطف ، Toncin قادر به ارائه خدمات پاسخگویی تا 7* 24 ساعت است تا اطمینان حاصل شود که کاربران می توانند در هر زمان در طول دوره گارانتی از آنها کمک بگیرند.
