DR1800FZ-H
TONCIN

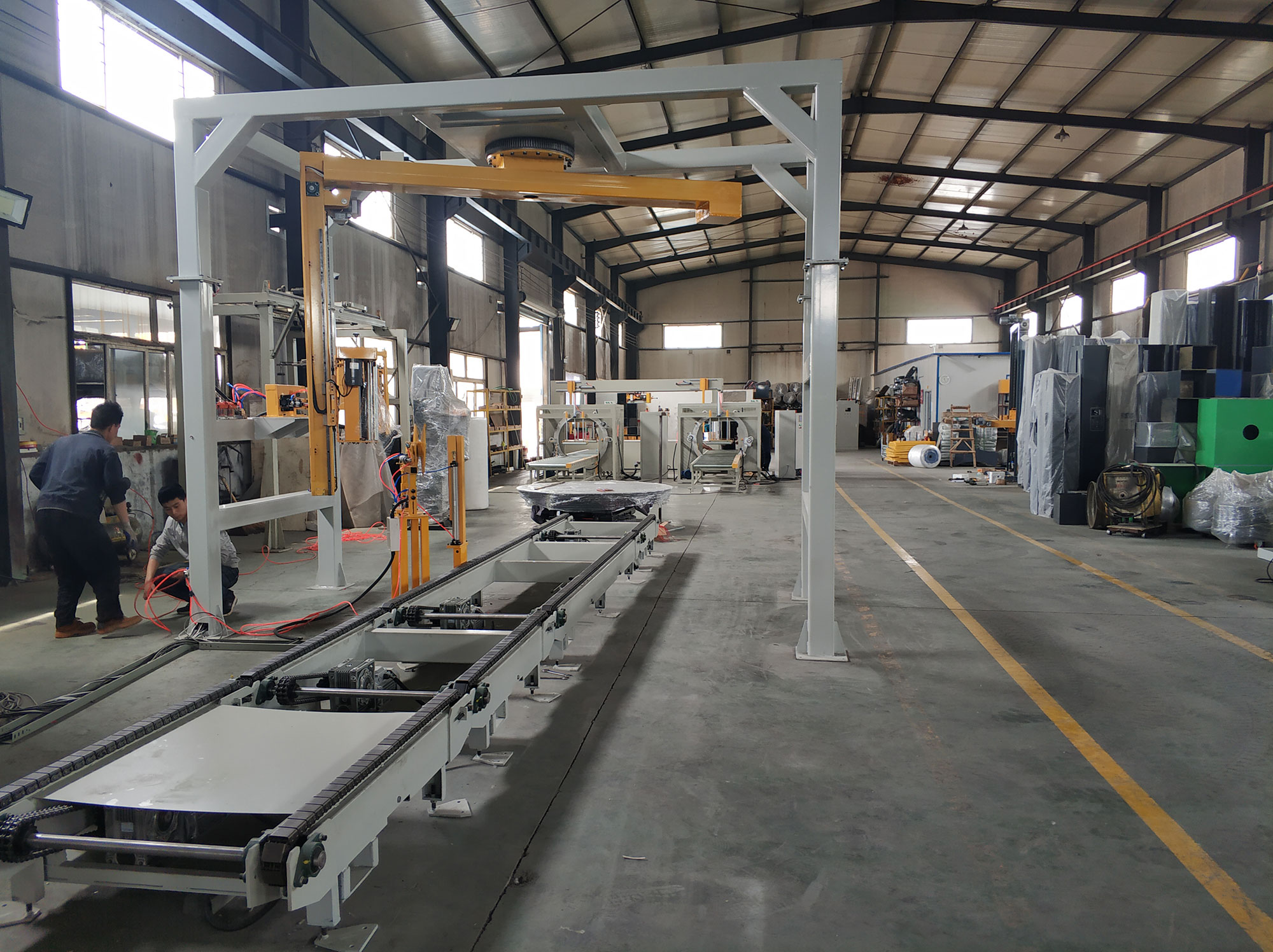

این دستگاه یک سیستم کششی است که می تواند در راستای سایر تجهیزات اتوماتیک کار کند.پالت به طور خودکار از نوار نقاله ورودی به بسته بندی پالت منتقل می شود.چرخه بسته بندی به طور خودکار هنگامی که پالت در موقعیت بسته بندی قرار می گیرد شروع می شود.فیلمی که در ابتدای بسته بندی به پالت متصل می شود، پس از اتمام بسته بندی، انتهای فیلم را برش داده و بگیرید.پالت پیچیده شده به نوار نقاله خروجی که آماده تخلیه است منتقل می شود.و دستگاه برای بار بعدی آماده است.

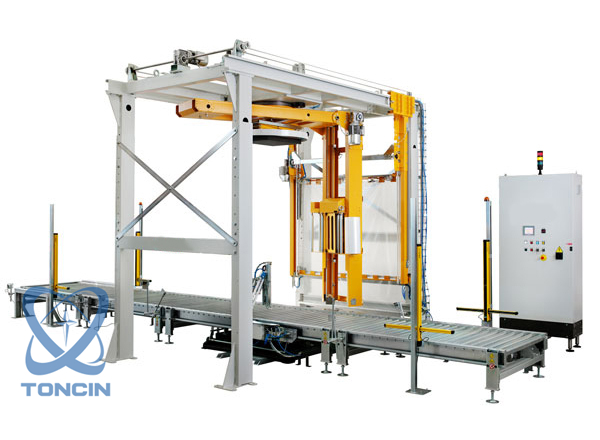

مدل DR1800FZ-FM را معرفی می کنیم، یک لفاف همه کاره ابتکاری با قابلیت افزودن ورق بالا.این دستگاه ویژگی‌های بسته بندی کششی و ورق بالایی را با هم ترکیب می‌کند و امکان بسته‌بندی 5 طرفه را فراهم می‌کند که محافظت در برابر گرد و غبار، ضد رطوبت و ضد باران را تضمین می‌کند.با قابلیت کار صفر، راندمان بالا و مزایای صرفه جویی در هزینه، به عنوان یک راه حل همه کاره برای صنایع مختلف برجسته می شود.
پارامتر فنی:
کاغذ بسته بندی اندازه | (500-1200)*(500-1200)*2200(L*W*H) |
روتاری سرعت بازو | 0-20 دور در دقیقه، قابل تنظیم |
کاغذ بسته بندی بهره وری | > 25 پالت در ساعت |
فیلم سیستم کالسکه | قبل کشش،> 250٪، سرعت قابل تنظیم است |
فیلم بستن برش | خودکار بستن فیلم برش |
بالا فیلم شیتر | PE/PVA فیلم، عرض: 1800 میلی متر، قطر: 100-300 میلی متر، ضخامت: 30-100 میلی متر |
کاغذ بسته بندی فلیم | LLDPE عرض: 500 میلی متر، ضخامت: 20-35 میلی متر |
بالابر بخش | ریل سرعت سیستم بالابر قابل تنظیم است |
نوار نقاله سیستم | نوار نقاله ارتفاع: 400 میلی متر، سرعت: 8-15 متر در دقیقه، وزن تحمل: 2000 کیلوگرم |
کنترل سیستم | PLC، پارامترهای قابل تنظیم، طول فیلم لمینیت قابل تنظیم، محصول حس ارتفاع به صورت خودکار |
موتور | روتاری بازو: 1.1 کیلو وات، کالسکه فیلم: 0.37 کیلووات، بالابر: 0.37 کیلووات، صفحه بالا: 0.37 کیلووات |
قدرت | 380 ولت، 50 هرتز، 3 فاز، 4 کیلووات |
پنوماتیک | 0.4-0.6 مگاپاسکال، 35 NL در دقیقه |
بعد، ابعاد، اندازه | 4500*2200*3500 میلی متر |
جزء | چهار ستون وظیفه سنگین، چرخشی سیستم بازو، شیتر بالا، بستن خودکار برش فیلم، نوار نقاله |
سیستم بازوی چرخشی
1.1) اینورتر برای تنظیم سرعت موتور.
1.2) بازوی چرخشی مجهز به دستگاه راهنما.
1.3) دو بلوک فاصله ثابت و یک بلوک حد متحرک در دو انتهای بازوی دوار.
سیستم حمل فیلم
2.1) انتقال زنجیر برای بلند کردن کالسکه فیلم پایدار و بسیار قابل اعتماد.
2.2) تنظیم کنترل تنش فیلم روی پانل.
2.3) موتور درایو DC جداگانه برای تحویل فیلم با سرعت متغیر.
2.4) سیستم تغذیه و برش فیلم خودکار.
2.5) کالسکه پیش کشش.
سیستم کنترل
3.1) OMRON PLC.
3.2) پنل LED.
3.3) لایه های پیچ خورده قابل تنظیم و تنظیمات فرکانس.
3.4) سیستم پیش کشش قدرتمند، کشش فیلم تا 250٪ برای به حداقل رساندن مصرف فیلم.
3.5) سنسور ارتفاع پالت عکس چشم.
3.6) تشخیص خودکار بار و شروع بسته بندی.
3.7) تأخیر در سنجش چشم نوری.
3.8) انتقال زنجیره ای برای موقعیت یابی دقیق.
سیستم رک
4.1) چهار براکت (پاشیده شده با فولاد کربنی) برای افزایش پایداری دستگاه.
4.2) مکانیزم انتقال در قسمت بالایی قاب.
