فرآیندهای آبگیری صنعتی اغلب با گلوگاه های عملیاتی مربوط به زمان چرخه کند، نیازهای بیش از حد فضای کف، و خشکی کیک غیربهینه مواجه هستند. مهندسان کارخانه و مدیران تأسیسات باید بین نیاز به حداکثر جداسازی مایع از جامد با محدودیتهای سختگیرانه در ردپای تأسیسات، هزینههای نیروی کار و زمان توقف تعمیر و نگهداری تعادل برقرار کنند. دستیابی به جامدات خشک کیک بالا یک چالش دائمی در بسیاری از کارخانههای فرآوری است، بهویژه زمانی که با مواد ریز یا قابل تراکم سروکار داریم. درک توالی مکانیکی دقیق و آناتومی مهندسی یک فیلتر پرس عمودی برای ارزیابی اینکه آیا طراحی خودکار آن با کمک گرانش، هزینه سرمایه بالاتر را در مقایسه با پرسهای افقی یا سانتریفیوژهای سنتی توجیه میکند، حیاتی است. با بررسی عملیات گام به گام، اپراتورهای تأسیسات می توانند تعیین کنند که چگونه فشار دادن غشاء با فشار بالا و شستشوی مداوم پارچه به طور مستقیم بر نیازهای خشک کردن حرارتی پایین دست و راندمان کلی کارخانه تأثیر می گذارد.
کارایی به کمک گرانش: فیلتر پرس های عمودی از گرانش برای توزیع یکنواخت دوغاب و تخلیه سریع کیک استفاده می کنند و به طور قابل توجهی سایش مکانیکی و زمان چرخه را کاهش می دهند.
حداکثر خشکی کیک: ادغام فازهای فشردن غشای هیدرولیک با فشار بالا (تا 22-16 بار) و فازهای خشک کردن هوای تحت فشار، رطوبت باقیمانده فوقالعاده پایینی را ایجاد میکند.
بهینهسازی ردپای: پیکربندی صفحه انباشته تا 70 درصد فضای افقی کمتری نسبت به پرسهای افقی معمولی نیاز دارد، اگرچه نیاز به پشتیبانی ساختاری عمودی قوی دارد.
عملکرد خودکار مداوم: شستشوی پارچه فیلتر حلقه مداوم و مکانیسمهای تخلیه خودکار دخالت اپراتور را به حداقل میرساند و OPEX طولانی مدت را کاهش میدهد.

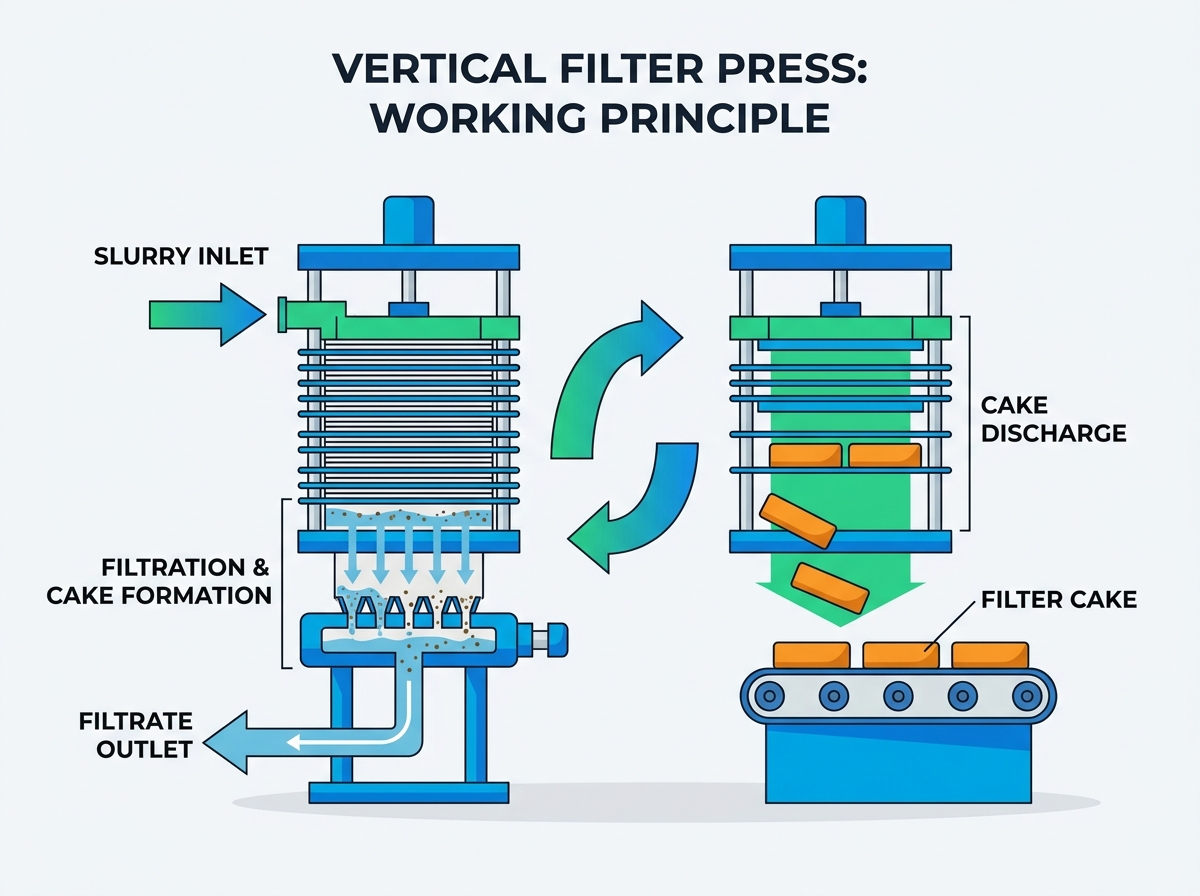

ساختار هسته متکی به صفحاتی است که به صورت افقی روی هم قرار گرفته اند که به صورت عمودی در امتداد ستون های راهنمای سنگین حرکت می کنند. سیلندرهای گیره هیدرولیک کل بسته صفحه را در حین کار فشرده می کنند. این نیروی گیره عظیم به محفظه ها اجازه می دهد تا در برابر فشارهای عملیاتی داخلی شدید، اغلب بیش از 20 بار مقاومت کنند. پیکربندی انباشته محفظه های فیلتراسیون گسسته و مهر و موم شده را تشکیل می دهد. هر محفظه یک سطح صاف و یکنواخت برای تشکیل کیک فراهم می کند. مهندسی دقیق، مهر و موم محکم بین صفحات را برای جلوگیری از فوران فشار بالا تضمین می کند. اپراتورها باید به طور معمول ستون های راهنما را برای روانکاری مناسب بازرسی کنند تا حرکت عمودی صاف را حفظ کنند. یکپارچگی ساختاری این صفحات حداکثر فشار مجاز خوراک را دیکته می کند. ارتقاء به پلیمرهای تقویت شده یا صفحات فولادی تخصصی می تواند طول عمر عملیاتی را در شرایط شیمیایی سخت افزایش دهد.
یک تسمه پارچه ای صاف و پیوسته در تمام اتاق ها می بافد. در یک الگوی زیگزاگ مشخص از بالا به پایین حرکت می کند. یک موتور محرک پارچه ای اختصاصی تسمه را در مرحله تخلیه به جلو می برد. غلتک های راهنما تراز مناسب را در کل دهانه عمودی حفظ می کنند. سیستمهای کشش خودکار پارچه را محکم نگه میدارد، از چین و چروک جلوگیری میکند و از فیلتراسیون یکنواخت اطمینان میدهد. طراحی حلقه پیوسته تخلیه کیک به طور همزمان در تمام محفظه ها را امکان پذیر می کند. این مکانیسم زمان چرخه را در مقایسه با جابجایی متوالی صفحه به شدت کاهش می دهد. تیم های تعمیر و نگهداری باید حسگرهای ردیابی پنوماتیکی را برای جلوگیری از ساییدگی لبه کنترل کنند. انتخاب بافت و نفوذپذیری مناسب برای پارچه برای بهینه سازی شفافیت فیلتر و جلوگیری از کور شدن زودرس ضروری است.
غشاهای الاستومری انعطاف پذیر مستقیماً در صفحات بالایی ادغام می شوند. سازندگان معمولاً از لاستیک مصنوعی، EPDM یا پلی پروپیلن تخصصی برای این قطعات استفاده می کنند. یک سیستم منیفولد فشار بالا آب یا هوا را برای باد کردن این غشاها ارسال می کند. هدرهای مجموعه فیلتر، مایع استخراج شده را از محفظه ها دور می کنند. فرآیند باد کردن کیک فیلتر را به صورت فیزیکی فشرده می کند. این فشار مکانیکی رطوبت را بسیار فراتر از قابلیت های استاندارد فشار پمپ استخراج می کند. منیفولد به آزمایش فشار منظم نیاز دارد تا ریزنشتها قبل از اینکه باعث خرابی سیستم شوند شناسایی شوند. کالیبراسیون مناسب توالی باد کردن از توزیع ناهموار فشار جلوگیری می کند، که در غیر این صورت می تواند صفحات فیلتر را منحرف کند یا غشاها را پاره کند.
چرخه با وارد کردن دوغاب به محفظه های مهر و موم شده و جهت افقی آغاز می شود. جهت عمودی به گرانش اجازه می دهد تا به توزیع متقارن دوغاب کمک کند. مایع به طور یکنواخت در کل سطح پارچه فیلتر پخش می شود. این روش تغذیه گرانشی از تشکیل کیک ناهموار جلوگیری می کند و مناطق با سایش موضعی روی محیط فیلتر را حذف می کند. توزیع یکنواخت نرخ فیلتراسیون ثابت را در هر اینچ مربع از محفظه تضمین می کند. اپراتورها نرخ تغذیه را با استفاده از پمپ های درایو فرکانس متغیر برای مطابقت با وزن مخصوص دوغاب کنترل می کنند. توزیع مناسب خوراک خطر انسداد محفظه را به حداقل می رساند و ساختار کیک همگن را برای مراحل بعدی شستشو و فشرده شدن تضمین می کند.
سیستم بستن هیدرولیک پشته صفحه را در تناژ بالا آب بندی می کند. یک پمپ تغذیه با فشار بالا، دوغاب مایع را از طریق محیط فیلتر وارد می کند. ذرات جامد روی پارچه جمع می شوند و ساختار اولیه کیک را ایجاد می کنند. از طریق شبکه پایینی هر محفظه، تخلیه را به طور موثر فیلتر کنید. پمپاژ تا زمانی که محفظه ها به ظرفیت جامد مطلوب برسند ادامه می یابد. این مرحله ساختار پایه کیک فیلتر را ایجاد می کند. نظارت بر سرعت جریان فیلتر به اپراتورها کمک می کند تا لحظه دقیق پر شدن محفظه ها را تعیین کنند. پایان زودهنگام این مرحله منجر به کیک های نازک و مرطوب می شود، در حالی که پمپاژ بیش از حد می تواند پمپ های تغذیه را تحت فشار قرار دهد و باعث نشت بای پس شود.
آب یا هوای تحت فشار غشاهای انعطاف پذیر را باد می کند. فشار عملیاتی معمولاً بین 16 تا 22 بار است. غشاهای در حال انبساط به طور فیزیکی کیک فیلتر تشکیل شده را فشرده می کنند. این فشرده سازی شدید مکانیکی کیک های فشرده را به طور موثری آبگیری می کند. مایعی را که فشار پمپاژ معمولی قادر به حذف آن نیست بیرون می راند. فاز فشردن رطوبت کلی مواد جامد را به شدت کاهش می دهد. سیستم های فشار آب معمولاً انتقال فشار یکنواخت تری را نسبت به سیستم های هوا ارائه می دهند. اپراتورها باید اطمینان حاصل کنند که مایع فشرده تمیز و عاری از ذرات است تا از انسداد منیفولد داخلی و تخریب غشا جلوگیری شود.
بسیاری از کاربردها نیاز به مرحله شستشوی کیک اختصاصی دارند. مشروب شستشو به طور یکنواخت از داخل کیک فشرده عبور می کند. این فرآیند ناخالصی ها را جابجا می کند یا مواد محلول با ارزش را بازیابی می کند. پروفیل کیک مسطح و یکنواخت یک شستشوی جابجایی بسیار کارآمد را امکان پذیر می کند. مایع شستشو به طور یکنواخت در ماتریس جامد بدون کانال حرکت می کند. این امر خلوص را به حداکثر می رساند و در عین حال مصرف آب شستشو را به حداقل می رساند. مراحل زیر یک توالی شستشوی استاندارد را نشان می دهد:
مشروب شستشوی اولیه را با فشار کم کنترل شده وارد کنید تا از اختلال در کیک جلوگیری شود.
رسانایی الکتریکی یا pH پساب خروجی را برای تعیین اتمام شستشو کنترل کنید.
فشار ثانویه را برای حذف مشروب اضافی شستشو از ماتریس کیک شروع کنید.
هوای فشرده با سرعت بالا وارد محفظه ها شده و از کیک فیلتر عبور می کند. جریان هوا باعث جابجایی رطوبت مویرگی باقیمانده بین ذرات می شود. این مرحله نهایی خشک کردن معیارهای دقیق جامدات خشک هدف را به دست می آورد. اغلب نیاز به خشک کن های حرارتی پایین دست را به طور کامل حذف می کند. کاهش نیاز به خشک کردن حرارتی به طور قابل توجهی مصرف انرژی کلی گیاه را کاهش می دهد. مدت دمش هوا به شدت به تخلخل کیک بستگی دارد. مواد بسیار تراکم پذیر و ریز ممکن است برای دستیابی به سطوح رطوبت باقیمانده مطلوب به زمان دمش هوا یا هوای فشرده گرم شده نیاز داشته باشند.
سیلندرهای هیدرولیک به طور خودکار پشته صفحه را باز می کنند. این عمل یک شکاف فیزیکی بین هر صفحه باقی می گذارد. تسمه محرک پارچه ای پیوسته به جلو نشان می دهد. کیک های تمام محفظه ها به طور همزمان از انتهای صفحات از طریق جاذبه خارج می شوند. سپس تسمه از یک محفظه شستشو با فشار بالا عبور می کند. نازل های اسپری دو طرف پارچه را به خوبی شستشو می دهند. این کار نفوذپذیری پارچه را قبل از شروع چرخه بعدی بازیابی می کند. دنباله تخلیه خودکار نیاز به خراش دادن دستی را از بین می برد. بازرسی معمولی نازلهای اسپری برای اطمینان از ارائه یک الگوی اسپری یکنواخت و جلوگیری از کور شدن موضعی پارچه ضروری است.
پرس های عمودی به فضای سر بالایی نیاز دارند و بارهای ساختاری سنگینی را ایجاد می کنند. آنها خواستار مهندسی پایه قوی هستند. در مقابل، واحدهای افقی نیاز به فضای وسیع و وسیعی از کف دارند. تسهیلات با متراژ محدود اغلب از ردپای عمودی بهره می برند. با این حال، مهندسان باید بارهای دینامیکی شدید در طول عملیات را در نظر بگیرند. یکپارچه سازی مناسب تسهیلات مستلزم تحلیل ساختاری دقیق است. طراحی عمودی امکان ادغام آسان تر با نوار نقاله های پایین دستی را فراهم می کند. برنامه ریزان تاسیسات باید از ترخیص بالای سر کافی برای جرثقیل های تعمیر و نگهداری برای بلند کردن مجموعه های صفحه سنگین در طول تعمیرات اساسی اطمینان حاصل کنند.
متریک عملیاتی | پرس فیلتر عمودی | مطبوعات فیلتر افقی |
|---|---|---|
فضای کف مورد نیاز | فشرده (ردپای عمودی) | گسترده (ردپای افقی) |
سرعت تخلیه کیک | همزمان (1-2 دقیقه) | متوالی (15-45 دقیقه) |
کمک جاذبه | بالا (کمک به تغذیه و ترشح) | کم (به فشار پمپ متکی است) |
نمایه بار ساختاری | بار عمودی متمرکز و سنگین | بار افقی توزیع شده |
شستشوی پارچه | پیوسته، خودکار دو طرفه | دوره ای، اغلب دستی یا نیمه خودکار |
تخلیه همزمان کیک از طریق تسمه متحرک باعث صرفه جویی در زمان می شود. ترشح اغلب در کمتر از دو دقیقه کامل می شود. مدل های افقی متکی به جابجایی پی در پی صفحه هستند که می تواند 15 تا 45 دقیقه طول بکشد. این سرعت به پرس های عمودی اجازه می دهد تا دو تا سه برابر چرخه های بیشتری در روز انجام دهند. مواد با فیلتر سریع بیشترین بهره را دارند. قطعات متحرک کمتر در حین تخلیه نیز سایش مکانیکی طولانی مدت را کاهش می دهد. سیستم تسمه پیوسته فشار مکرر روی دسته های صفحه و کالسکه های جابجایی موجود در طرح های افقی را حذف می کند. این به اثربخشی کلی تجهیزات بالاتر و کاهش زمان توقف برنامه ریزی نشده ترجمه می شود.
پرس های افقی دسترسی آسان تر در سطح زمین به صفحات جداگانه را ارائه می دهند. تیم های تعمیر و نگهداری می توانند قطعات را بدون تجهیزات ویژه بازرسی کنند. پرس های عمودی به پلت فرم های دسترسی بالا برای بررسی های معمول نیاز دارند. با این حال، طرح های عمودی سایش ساختاری کمتری را در مکانیسم های تغییر صفحه تجربه می کنند. سیستم تسمه پیوسته فرآیند تخلیه را ساده می کند. مدیران تاسیسات باید دسترسی را در مقابل قابلیت اطمینان مکانیکی کلی بسنجید. اجرای برنامه های نگهداری پیشگیرانه دقیق برای واحد برق هیدرولیک و حسگرهای ردیابی پارچه، خطرات مرتبط با معماری عمودی پیچیده تر را کاهش می دهد.
فشار غشاء فشار بالا و ویژگی های دمش هوا مستقیماً بر هزینه های عملیاتی تأثیر می گذارد. آنها کیک های فیلتر فوق العاده خشک تولید می کنند. این امر باعث کاهش یا حذف نیازهای خشک کردن حرارتی می شود. تسهیلات به میزان قابل توجهی در هزینه های سوخت و برق صرفه جویی می کنند. کیک های خشک تر نیز وزن کمتری دارند و هزینه های حمل و نقل برای دفع زباله را کاهش می دهند. این نتایج به طور مستقیم سرمایه گذاری سرمایه اولیه را توجیه می کند. هنگام ارزیابی فیلتر پرس عمودی ، مهندسان باید جبران انرژی دقیقی را که با دور زدن خشک کن های چرخشی یا خشک کن های بستر مایع به دست می آید، محاسبه کنند. کاهش رطوبت اغلب هزینه ارتقاء تجهیزات را در چند سال اول بهره برداری می پردازد.
شستشوی مداوم پارچه و تخلیه گرانشی کاملاً خودکار بازده بالایی را ارائه می دهد. تسهیلات با هزینه های نیروی کار بالا از بهره برداری بدون نظارت بسیار سود می برند. محیط های عملیاتی مداوم 24/7 به حداقل مداخله اپراتور نیاز دارند. سیستم های خودکار خطای انسانی را کاهش می دهند و زمان چرخه ثابت را حفظ می کنند. هزینه های اتوماسیون اولیه به سرعت از طریق کاهش نیازهای کار روزانه مستهلک می شود. پانل های کنترل مدرن به اپراتورها اجازه می دهد تا چندین واحد را به طور همزمان از یک اتاق کنترل مرکزی نظارت کنند. این تغییر از عملیات دستی به کنترل نظارتی ایمنی کارخانه و تخصیص نیروی کار را به شدت بهبود می بخشد.
ویژگی های دوغاب فرآیندی مواد ساختمانی لازم را دیکته می کند. پرخاشگری شیمیایی، اسیدیته و دما نقش مهمی دارند. مهندسان اغلب فولاد ضد زنگ دوبلکس را برای قطعات خیس شده مشخص می کنند. غشاها برای مقاومت در برابر مواد شیمیایی خشن به الاستومرهای تخصصی نیاز دارند. پارچه های فیلتر مقاوم در برابر اسید از تخریب زودرس جلوگیری می کنند. انتخاب متالورژی صحیح، طول عمر تجهیزات را تضمین می کند و از خرابی های فاجعه بار جلوگیری می کند. برای دوغاب های معدنی بسیار ساینده، صفحات پوشش داده شده با پلی اورتان در مقایسه با پلی پروپیلن استاندارد مقاومت سایش بالایی دارند. ارزیابی محتوای کلرید و دمای عملیاتی دوغاب قبل از نهایی کردن مشخصات مواد برای سیستمهای منیفولد و لولهکشی الزامی است.
وزن استاتیک متمرکز و بارهای هیدرولیکی دینامیکی خطرات قابل توجهی را به همراه دارند. یک پرس عمودی به راحتی می تواند به کفپوش های استاندارد کارخانه یا سازه های نیم طبقه فشار وارد کند. ارزیابی جامع مهندسی سازه را قبل از خرید الزامی کنید. طراحی فریم های نصب سازه فولادی مهندسی شده سفارشی. پدهای عایق ارتعاش پیشرفته را برای جذب شوک های دینامیکی در حین کار اجرا کنید. عدم پشتیبانی کافی از تجهیزات منجر به ناهماهنگی ستون های راهنما می شود که باعث اتصال مکانیکی شدید و خرابی آب بند هیدرولیک می شود. مشاوره با مهندسان عمران در مرحله طراحی اولیه از بازسازی های پرهزینه بعدی جلوگیری می کند.
ذرات چسبنده، بسیار ریز یا ژلاتینی می توانند پارچه فیلتر را کور کنند. آنها همچنین می توانند باعث عدم تراز و پارگی تسمه پیوسته شوند. سیستمهای شستشوی پارچهای با فشار بالا و خودکار دو طرفه را مشخص کنید. حسگرهای ردیابی پارچه نوری یا مکانیکی را ادغام کنید. از غلطک های تصحیح پنوماتیک خودکار برای نگه داشتن تسمه در مرکز استفاده کنید. ردیابی پیشگیرانه از توقف پرهزینه و تعویض پارچه جلوگیری می کند. اپراتورها باید یک برنامه منظم تمیز کردن شیمیایی برای پارچه ایجاد کنند تا رسوب های تعبیه شده یا رسوبات آلی را که اسپری های آب با فشار بالا نمی توانند از بین ببرند، حل کنند.
نشتی های هیدرولیک فشار بالا یا سایش سوپاپ باعث خرابی فوری و پرهزینه می شود. خرابی غشاء تولید را به طور کامل متوقف می کند. اجرای پروتکل های تعمیر و نگهداری پیش بینی در تمام واحدهای برق هیدرولیک. نیاز به پیکربندی پمپ اضافی برای خطوط بحرانی. یک موجودی محلی از مهر و موم های اختصاصی، غشاها و شیرهای پینچ نگهداری کنید. دسترسی سریع به قطعات یدکی اختلالات عملیاتی را به حداقل می رساند. استفاده از سیالات هیدرولیک با کیفیت بالا و مقاوم در برابر آتش، ایمنی را در محیط های پردازش با دمای بالا افزایش می دهد. تجزیه و تحلیل منظم روغن به تشخیص سایش داخلی پمپ قبل از اینکه منجر به خرابی فاجعهبار شود کمک میکند.
محاسبه مساحت فیلتراسیون مورد نیاز از بزرگ شدن یا کم شدن اندازه جلوگیری می کند. مبنای محاسبات بر روی توان حجمی روزانه و غلظت جامد. زمان چرخه هدف حجم محفظه لازم را دیکته می کند. اندازه مناسب از هدر رفتن هزینه های سرمایه ای و تنگناهای عملیاتی جلوگیری می کند. مهندسان باید دوغاب های خاص را برای تعیین ضخامت کیک بهینه آزمایش کنند. پارامترهای دقیق تضمین می کند که تجهیزات به اهداف تولید روزانه می رسد. کیکی که خیلی ضخیم است به طور موثر شستشو یا خشک نمی شود، در حالی که کیکی که خیلی نازک است توان کلی را کاهش می دهد. آزمایش آزمایشی داده های تجربی مورد نیاز برای نهایی کردن این ابعاد حیاتی را فراهم می کند.
در عملیات معدنی و متالورژی از این پرس ها برای کنسانتره های معدنی با چگالی بالا استفاده می شود. پردازش مس، آهن و روی به چرخه های سریع و توان عملیاتی عظیم نیاز دارد. پردازش شیمیایی و رنگدانه به شستشوی جابجایی دقیق متکی است. کاربردهای غذایی و دارویی نیاز به آبگیری بهداشتی دارند. آنها به قابلیت های Clean-in-Place و مواد غذایی مورد تایید FDA نیاز دارند. مهار ترکیبات آلی فرار نیز در این بخشها حیاتی است. ماهیت محصور طراحی محفظه عمودی آن را برای جابجایی ایمن با حلال های خطرناک یا رسوبات سمی ایده آل می کند.
آزمایش فیلتراسیون در مقیاس آزمایشی را با دوغاب فرآیندی خاص شروع کنید تا به طور دقیق نرخ فیلتراسیون و پارامترهای ضخامت کیک را تأیید کنید.
ارزیابی کارایی شستشوی کیک و نهایی کردن انتخاب پارچه فیلتر بر اساس نتایج آزمایش تجربی.
قبل از نهایی کردن مشخصات خرید، فشار بهینه فشار غشاء مورد نیاز برای رسیدن به سطوح رطوبت هدف را تعیین کنید.
برای اطمینان از اینکه می تواند بارهای دینامیکی را تحمل کند، یک ارزیابی مهندسی سازه کامل از محل نصب پیشنهادی انجام دهید.
پاسخ: زمان چرخه به طور کلی بسته به ویژگی های دوغاب، ضخامت کیک و خشکی مورد نیاز بین 8 تا 25 دقیقه است. این به طور قابل توجهی سریعتر از پرس های افقی به دلیل تخلیه همزمان تسمه مکانیکی است.
A: از یک مکانیسم عمل دوگانه استفاده می کند. فشردن غشای هیدرولیک فشار بالا تا 22 بار فضاهای خالی را از بین می برد. این بلافاصله با دمیدن هوای فشرده با جریان بالا برای جابجایی رطوبت مویرگی باقیمانده دنبال می شود.
A: آنها با مواد جامد ریز، سریع ته نشین، تراکم پذیر یا بسیار ارزشمند برتری دارند. کاربردهای متداول شامل کنسانتره معدنی، باطله های متالورژیکی، فرآوری شیمیایی، تولید رنگدانه و تصفیه زباله های صنعتی است.
A: پرس های عمودی مدرن از سیستم های ردیابی خودکار با سنسورهای پنوماتیک یا نوری استفاده می کنند. اینها انحرافات جزئی تسمه را تشخیص می دهند و به صورت دینامیکی غلتک های کششی و تراز را تنظیم می کنند تا پارچه را در مرکز نگه دارند.
A: تاسیسات به اسکلت فلزی سازه ای سنگین یا پایه های بتن مسلح نیاز دارند. اینها باید وزن استاتیکی بالای صفحات انباشته شده و نیروهای دینامیکی شدید ایجاد شده در طول بستن هیدرولیک و پیشروی تسمه را تحمل کنند.
پاسخ: بله، فیلتر پرس های عمودی مدرن برای عملکرد کاملاً بدون مراقبت و خاموش شدن چراغ طراحی شده اند. آنها تغذیه خودکار، فشردن، شستشو، دمیدن هوا، تخلیه کیک و شستشوی پارچه را که از طریق یک PLC متمرکز یا سیستم کنترل توزیع شده کنترل می شود، یکپارچه می کنند.
