فیلتر پرس عمودی چیست؟

فرآیندهای تولید صنعتی به شدت بر جداسازی کارآمد جامد از مایع متکی هستند. یک سیستم بسیار خودکار و به کمک گرانش به طور موثر این عملیات سخت را بازتعریف می کند. امروزه، تاسیسات صنعتی مدرن به طور مداوم در تلاش هستند تا ردپای تجهیزات را به حداقل برسانند. آنها اغلب سطوح رطوبت کیک کمتری را طلب می کنند و مداخله دستی را به میزان قابل توجهی کاهش می دهند. روش‌های جداسازی سنتی اغلب در این مناطق بحرانی کوتاهی می‌کنند و گلوگاه‌های تولید مداوم ایجاد می‌کنند. حل این چالش های مبرم مستقیماً کارایی کارخانه و ایمنی کلی محل کار را بهبود می بخشد.

ما بررسی خواهیم کرد که چگونه ارزیابی این معماری جداسازی خاص با مدل‌های افقی سنتی مقایسه می‌شود. شما خواهید آموخت که چگونه بر گردش کار عملیاتی طولانی مدت، روال تعمیر و نگهداری و طراحی تاسیسات تاثیر می گذارد. ما همچنین اصول مکانیکی اصلی، مزایای مهندسی و کاربردهای صنعتی اولیه را پوشش می دهیم. ارتقاء تجهیزات کارخانه شما نیازمند تجزیه و تحلیل دقیق الزامات فرآیند خاص است. ما بینش‌های عملی را برای هدایت تصمیمات خرید استراتژیک شما ارائه می‌کنیم.

خوراکی های کلیدی

• تعریف: فیلتر پرس عمودی صفحات فیلتر را به صورت افقی روی هم قرار می دهد اما روی یک محور عمودی کار می کند و از گرانش و فشار پنوماتیک برای فیلتراسیون کارآمد و تخلیه خودکار کیک استفاده می کند.

• مزیت اصلی: در مقایسه با مدل های معمولی بشقاب و قاب، تا 50٪ ردپای کوچکتر و رطوبت کیک به میزان قابل توجهی کمتری ارائه می دهد.

• بهترین تناسب: ایده آل برای صنایع با توان بالا مانند معدن، پردازش شیمیایی، و تصفیه فاضلاب پیچیده که در آن جداسازی ذرات ریز و پردازش خودکار محصور بسیار مهم است.

• عامل تصمیم: در حالی که مخارج سرمایه اولیه (CapEx) بالاتر است، بازگشت سرمایه از طریق کاهش هزینه های نیروی کار، زمان چرخه سریع تر و نیازهای خشک کردن حرارتی کمتر محقق می شود.

مکانیک: چگونه فیلتر پرس عمودی کار می کند

طراحی ساختاری این ماشین آلات اساساً با نمونه های سنتی متفاوت است. مهندسان پشته صفحه را روی یک محور عمودی جهت می دهند. آنها صفحات فیلتر را به صورت افقی قرار می دهند و آنها را روی هم می چینند. یک پارچه فیلتر ممتد به صورت زیگزاگ از کل مجموعه صفحه عبور می کند. این پیکربندی منحصر به فرد از گرانش برای کمک به جریان مواد استفاده می کند. از تشکیل ناهموار کیک جلوگیری می کند. شما به توزیع بسیار یکنواخت در هر اتاق دست می‌یابید.

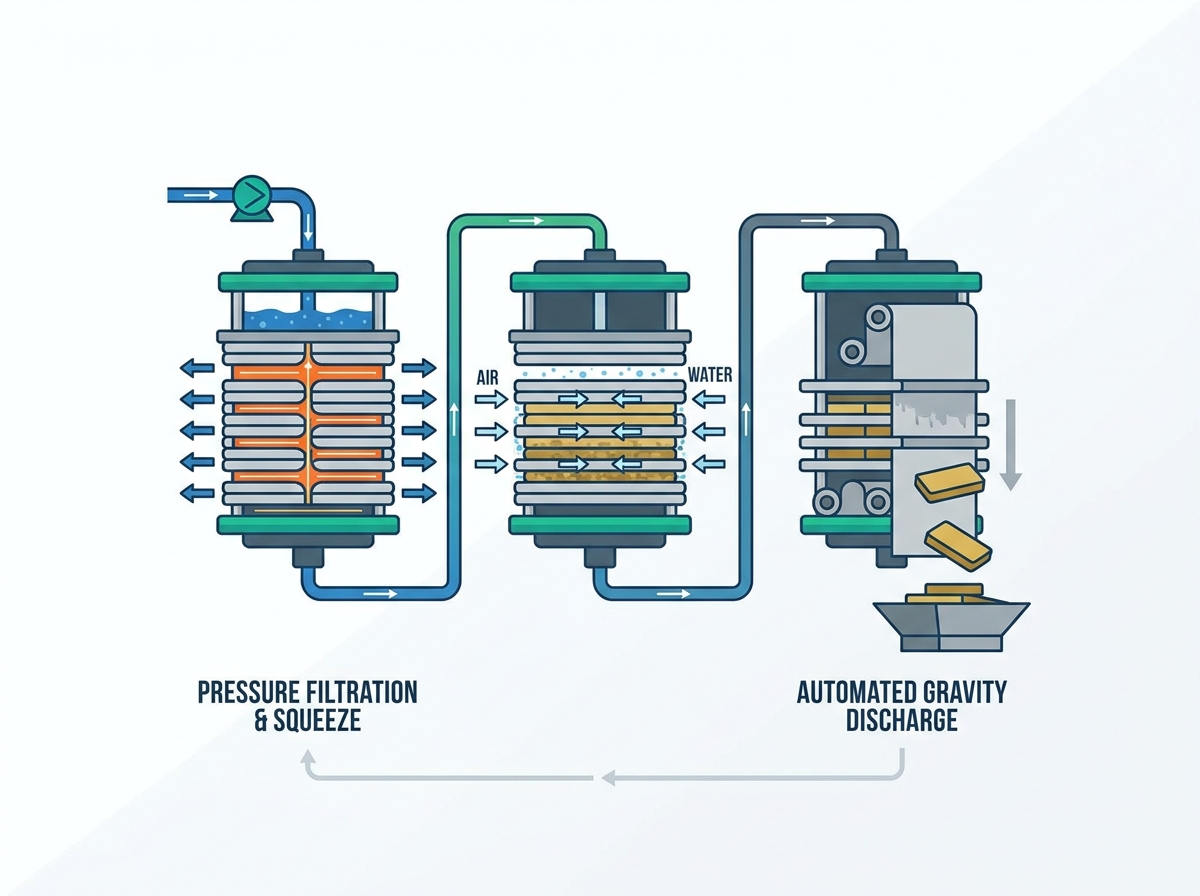

فرآیند عملیاتی یک چرخه بسیار کنترل شده و متوالی را دنبال می کند. درک این چرخه فیلتراسیون گام به گام، کارایی اصلی تجهیزات را آشکار می کند. یک فیلتر پرس مدرن این مراحل را دقیقاً خودکار می کند.

1. بسته شدن و آب بندی محفظه: سیلندرهای هیدرولیک سنگین، پشته صفحه را به سمت پایین فشرده می کنند. این مکانیسم بسته شدن یک محیط پرفشار و بدون نشتی ایجاد می کند. آب بندی قابل اعتماد از فوران خطرناک دوغاب در حین کار جلوگیری می کند.

2. تغذیه دوغاب: پمپ های با ظرفیت بالا مواد خام را به داخل محفظه های بسته تزریق می کنند. مایع شروع به عبور از پارچه پیوسته می کند. ذرات جامد در داخل شکاف های محفظه محبوس می مانند. جاذبه، نشست یکنواخت مواد را تضمین می کند.

3. فیلتراسیون و فشرده سازی: این سیستم از فناوری پیشرفته دیافراگم یا غشا استفاده می کند. پس از پر شدن محفظه ها، آب یا هوا تحت فشار غشاهای انعطاف پذیر پشت پارچه را باد می کند. این عمل مکانیکی به شدت کیک فیلتر را فشرده می کند. مایع بینابینی باقیمانده را به طور موثری فشار می دهد.

4. شستشوی کیک و دمیدن هوا: اپراتورها اغلب به محصولات جانبی جامد خالص نیاز دارند. سیستم مایع شستشو را از طریق کیک فشرده پمپ می کند. ناخالصی ها را به طور کامل جابجا می کند. در مرحله بعد، هوای فشرده از طریق ماتریس کیک می دمد. این مرحله به طور مکانیکی رطوبت باقیمانده را جابجا می کند.

5. تخلیه خودکار: سیستم هیدرولیک جمع می شود. محفظه های صفحه را به طور همزمان باز می کند. موتورهای محرک پارچه فیلتر پیوسته را به جلو شاخص می کنند. جاذبه، کیک های خشک را به سمت پایین می کشد. آنها به سرعت روی تسمه نقاله زیر رها می شوند. این امکان عملکرد کاملاً بدون هندز را فراهم می کند.

مزایای مهندسی و ویژگی های عملیاتی

تجهیزات جداسازی صنعتی باید مزایای عملکرد ملموس را ارائه دهند. مدیران تسهیلات راه حل هایی را برای رفع تنگناهای عملیاتی خاص اولویت بندی می کنند. طراحی عمودی چندین مزیت مهندسی متمایز را ارائه می دهد.

بهره وری فضا

امکانات پردازش مدرن اغلب فاقد فضای کف در دسترس هستند. گسترش متراژ ساختمان مستلزم سرمایه گذاری عظیم است. جهت عمودی به جای بیرون، به سمت بالا ایجاد می شود. ردپای امکانات موجود شما را بهینه می کند. شما می توانید این واحدها را در فضاهای تنگ نصب کنید. آنها به فضای کف خطی بسیار کمتری نسبت به جایگزین های افقی طولانی نیاز دارند.

عملکرد کاملاً خودکار

مداخله دستی چرخه های تولید را کند می کند. همچنین کارگران را در معرض خطرات شیمیایی احتمالی قرار می دهد. تولید کنندگان این پرس ها را مستقیماً با سیستم های PLC و SCADA ادغام می کنند. اتوماسیون فشارهای هیدرولیک، نرخ تغذیه و نمایه سازی پارچه را کنترل می کند. اپراتورها کل فرآیند را از راه دور نظارت می کنند. این به شدت دخالت اپراتور انسانی را به حداقل می رساند. با حذف پرسنل از مناطق تخلیه فعال، ایمنی محل کار را افزایش می دهد.

خشکی کیک برتر

هزینه های حمل و نقل پایین دست به شدت به وزن مواد بستگی دارد. وزن آب هزینه های لجستیکی غیر ضروری را اضافه می کند. ترکیب فشار مکانیکی بالا و دمیدن هوای اجباری بسیار مؤثر است. از نظر ساختاری کیک های فیلتر پایدار تولید می کند. این کیک ها حاوی میزان قابل توجهی رطوبت کم هستند. کیک های خشک تر به راحتی در حین تخلیه از هم جدا می شوند. آنها بار تجهیزات خشک کن حرارتی ثانویه را کاهش می دهند.

پردازش محصور شده

فرآوری شیمیایی اغلب شامل دودهای خطرناک است. برخی از دوغاب ها ترکیبات آلی فرار (VOCs) را در طول جداسازی آزاد می کنند. طراحی صفحه انباشته، محفظه کامل را تسهیل می کند. تولید کنندگان هودهای مهار را در اطراف ماشین آلات نصب می کنند. این هودها گازهای گلخانه ای مضر را با خیال راحت جذب می کنند. آنها بخارات سمی را به سیستم های شستشوی تاسیسات هدایت می کنند. این مهار برای رعایت دقیق زیست محیطی اجباری باقی می ماند.

فیلتر پرس های عمودی در مقابل افقی در مقابل صفحه و قاب

انتخاب معماری صحیح تجهیزات مستلزم مقایسه چند فاکتور شکل است. هر طراحی در سناریوهای عملیاتی مختلف برتری دارد. یک مقایسه واضح به مهندسان کمک می کند تا انتخاب های تدارکات خود را توجیه کنند.

نمودار مقایسه معماری فیلتر پرس

تفاوت های ردپای عملیاتی

مدل های افقی نیاز به فضای کف خطی گسترده ای دارند. شما باید تمام طول پشته صفحه به اضافه فاصله جمع شدن قوچ هیدرولیک را در نظر بگیرید. یک واحد عمودی به سمت بالا ساخته می شود. از فضای بالای سر به طور موثر استفاده می کند. این به شما امکان می دهد ماشین آلات جداسازی با ظرفیت بالا را در طرح بندی کارخانه های محدود قرار دهید.

نیازهای کار و اتوماسیون

مدل‌های سنتی بشقاب و قاب اغلب از اپراتورها می‌خواهند که کیک‌ها را به صورت فیزیکی از روی پارچه‌ها بتراشند. این کار دستی زمان چرخش را به شدت افزایش می دهد. یک سیستم عمودی از نمایه سازی مداوم پارچه ای استفاده می کند. موتورهای محرک پارچه را روی غلتک ها می کشند. کیک ها به طور طبیعی از بین می روند. این کار نیاز به تراشیدن دستی را به طور کامل حذف می کند.

زمان چرخه و توان عملیاتی

سرعت سودآوری کلی تسهیلات را تعیین می کند. جابجایی متوالی صفحه در مدل های افقی، فاز تخلیه را کند می کند. یک ماشین عمودی تمام اتاق ها را به طور همزمان باز می کند. پارچه پیوسته همه کیک ها را به یکباره تخلیه می کند. این پردازش دسته ای پیوسته زمان چرخه سریع را ارائه می دهد. با استفاده از دستگاه های کمتر می توانید تناژ روزانه بیشتری را پردازش کنید.

ملاحظات منابع و فرآیند

مدل های افقی معمولاً قیمت های اولیه کمتری را ارائه می دهند. آنها دارای مجموعه های مکانیکی ساده تری هستند. این امر تعمیر و نگهداری استاندارد را نسبتاً ساده می کند. با این حال، مدل‌های عمودی هزینه‌های راه‌اندازی بالاتر را از طریق کارایی برتر جبران می‌کنند. آنها به شدت نیازهای کار طولانی مدت را کاهش می دهند. کیک های خشک تر نیز تقاضای خشک شدن حرارتی بعدی را کاهش می دهند. شما مقادیر زیادی انرژی را در طول عمر تجهیزات صرفه جویی می کنید.

کاربردهای صنعتی اولیه

بخش‌های مختلف برای حفظ سودآوری بر فناوری‌های جداسازی پیشرفته تکیه می‌کنند. صنایع مختلف ویژگی های دوغاب منحصر به فردی را ارائه می دهند. طراحی قوی به خوبی با این چالش های متنوع سازگار است.

معدن و متالورژی

عملیات معدنی حجم عظیمی از دوغاب تولید می کند. شما باید کنسانتره های معدنی ارزشمند را از فاضلاب جدا کنید. یک فیلتر پرس عمودی تخصصی ، آبگیری باطله ها را به طور موثر کنترل می کند. آب تمیز را برای استفاده مجدد گیاه بازیابی می کند. همچنین در پردازش خاکی کمیاب برتر است. این کاربردها به دقت بالا و رطوبت بسیار کم کیک برای حمل و نقل نیاز دارند.

تولید شیمیایی

بخش شیمیایی با حلال های تهاجمی و ذرات ریز سر و کار دارد. تولید مواد پتروشیمی و رنگدانه های مصنوعی نیاز به کنترل کیفی دقیق دارد. جداسازی در فضای باز خطر آلودگی محصول را به همراه دارد. همچنین سلامت کارگران را تهدید می کند. قابلیت‌های پردازش محصور در اینجا حیاتی است. در کل چرخه فیلتراسیون با خیال راحت حاوی مواد خطرناک هستید.

غذا و نوشیدنی

بهداشت همچنان اولویت اصلی در فرآوری مواد غذایی است. تسهیلات جداسازی روغن های خوراکی، قندها یا نشاسته ها به تجهیزات بهداشتی نیاز دارند. ماشین آلات سنتی باکتری ها را در شکاف ها نگهداری می کنند. مدل‌های عمودی پیشرفته از پروتکل‌های تمیز کردن خودکار در محل (CIP) پشتیبانی می‌کنند. محیط فیلتراسیون محصور از ورود آلاینده های خارجی به جریان محصول جلوگیری می کند. این انطباق با مقررات سختگیرانه FDA مطابقت دارد.

تصفیه فاضلاب پیشرفته

تصفیه خانه های فاضلاب شهری و صنعتی با فشار زیاد مواجه هستند. آنها باید لجن های بیولوژیکی با حجم بالا و آبگیری سخت را کنترل کنند. روش های استاندارد لجن ها را مرطوب و سنگین می کنند. فشردن غشا با فشار بالا رطوبت داخلی سرسخت را خارج می کند. این امر باعث کاهش حجم کل لجن ارسالی به محل های دفن زباله می شود. هزینه های حمل و نقل دفع را به میزان قابل توجهی کاهش می دهد.

منطق فهرست کوتاه: معیارهای ارزیابی برای تدارکات

انتخاب ماشین آلات مناسب نیاز به ارزیابی فنی دقیق دارد. شما نمی توانید به تنهایی بر مشخصات پایه تکیه کنید. خریداران باید قابلیت های تجهیزات را با شرایط دقیق تسهیلات هماهنگ کنند.

اندازه و نیازهای توان عملیاتی

مهندسان باید تناژ روزانه را به طور دقیق محاسبه کنند. شما باید حجم کل محفظه را با نرخ جریان دوغاب مورد انتظار خود مطابقت دهید. ماشین آلات کم اندازه باعث ایجاد گلوگاه های شدید در تولید می شوند. واحدهای بزرگ، امکانات و فضای ارزشمند را هدر می دهند. شما باید منطقه فیلتراسیون دقیق مورد نیاز برای ضربه زدن به اهداف تولید را تعیین کنید. برای اطمینان از عملکرد مداوم بالادست، زمان های دسته را با دقت محاسبه کنید.

سازگاری مواد

شیمی دوغاب ساخت سخت افزار شما را دیکته می کند. صفحات فولادی استاندارد زمانی که در معرض اسیدها قرار می گیرند به سرعت تخریب می شوند. شما باید مواد بشقاب مناسب را مشخص کنید. پلی پروپیلن تقویت شده مقاومت بسیار خوبی در برابر مواد شیمیایی خورنده دارد. سطوح pH خشن را به طور موثری تحمل می کند. علاوه بر این، شما باید پارچه های فیلتر را بر اساس دمای عملیاتی و ساینده بودن ذرات انتخاب کنید. بافت اشتباه پارچه منجر به پاره شدن و از کار افتادن مکرر می شود.

زنجیره تامین و قابلیت های فروشنده

قابلیت اطمینان تجهیزات فراتر از خود دستگاه است. شما باید سازنده را به طور کامل ارزیابی کنید. زمان تحویل استاندارد آنها را ارزیابی کنید. برای تضمین کیفیت ساخت، گواهینامه های ISO آنها را تأیید کنید. مهمتر از آن، در دسترس بودن داخلی قطعات جایگزین را تأیید کنید. اگر قطعات یدکی نیاز به حمل و نقل خارج از کشور داشته باشند، یک سیل هیدرولیک شکسته می تواند تولید را برای هفته ها متوقف کند.

نیازهای سفارشی سازی

راه حل های خارج از قفسه به ندرت با کاربردهای صنعتی پیچیده کاملاً مطابقت دارند. شما باید گزینه های سفارشی سازی موجود را ارزیابی کنید. بسیاری از تأسیسات برای جلوگیری از کور شدن نیاز به سیستم شستشوی خودکار پارچه دارند. برخی دیگر برای ادغام با اتاق های کنترل مرکزی موجود به برنامه نویسی PLC سفارشی نیاز دارند. مقیاس پذیری مدولار به شما امکان می دهد بعداً صفحات اضافی اضافه کنید. با افزایش حجم تولید می توانید ظرفیت را افزایش دهید.

ریسک‌های پیاده‌سازی و الزامات تسهیلات

استقرار ماشین آلات صنعتی سنگین شامل چالش های لجستیکی ذاتی است. مدیران تاسیسات باید زیرساخت های خود را به اندازه کافی آماده کنند. نادیده گرفتن این پیش نیازها منجر به تاخیر در راه اندازی و خرابی های عملیاتی می شود.

محدوده راه اندازی اولیه بالا

نصب این سازه های عظیم نیاز به دکل کاری و جرثقیل کاری گسترده دارد. وزن زیاد پشته صفحه عمودی مستلزم پایه های بتن مسلح است. شما باید تجهیزات بلند کردن سنگین را در محیط های بسته کارخانه هماهنگ کنید. مدیران تأسیسات باید زمان توقف کافی را در طول مرحله نصب برنامه ریزی کنند. تراز مناسب قاب عمودی برای جلوگیری از اتصال مکانیکی بعداً حیاتی است.

الزامات ابزار

این تجهیزات خودکار امکانات قابل توجهی را مصرف می کند. شما باید ظرفیت امکانات موجود خود را ارزیابی کنید. فاز فشردن غشا به هوای فشرده با حجم بالا یا آب تحت فشار نیاز دارد. سیلندرهای بسته بزرگ نیاز به واحدهای نیرو هیدرولیک قوی دارند. اگر کمپرسورهای هوای کارخانه شما دارای خروجی CFM کافی نباشند، چرخه فشار شکست خواهد خورد. ممکن است لازم باشد قبل از نصب، سیستم های کمکی را ارتقا دهید.

پیچیدگی تعمیر و نگهداری

انتقال از تجهیزات دستی پایه یک منحنی یادگیری شیب دار را معرفی می کند. تیم های تعمیر و نگهداری باید با سیستم های مکانیکی پیچیده سازگار شوند. سیستم ردیابی مداوم پارچه نیاز به کالیبراسیون سنسور دقیق دارد. پارچه های نامرتب به سرعت چروک می شوند و پاره می شوند. تیم ها همچنین باید یاد بگیرند که چگونه آب بند های پنوماتیکی فشار بالا را سرویس کنند. شما باید در برنامه های آموزشی جامعی که توسط فروشنده برای کارکنان تعمیر و نگهداری خود انجام می شود، سرمایه گذاری کنید.

ضرورت تست خلبانی

رفتار دوغاب همچنان غیر قابل پیش بینی است. توزیع اندازه ذرات روزانه تغییر می کند. شما نمی توانید تجهیزات فیلتراسیون صنعتی را تنها بر اساس تئوری تهیه کنید. انجام آزمایشات در مقیاس آزمایشگاهی یا آزمایشی کاملاً ضروری است. شما باید نمونه های دوغاب خاصی را که مستقیماً از خط فرآیند خود گرفته شده اند آزمایش کنید. آزمایش آزمایشی انتخاب پارچه، فشار فشار مورد نیاز و زمان‌های چرخه مورد انتظار را تأیید می‌کند. خطر شکست عملکرد در مقیاس کامل را از بین می برد.

پایان

ارتقاء به یک سیستم جداسازی عمودی خودکار ارزش استراتژیک بسیار زیادی را ارائه می دهد. این ردپای تاسیسات محدود را بهینه می کند و در عین حال نیاز به کار دستی را به طور چشمگیری کاهش می دهد. ترکیب فشار بالا و دمیدن هوا خشکی عالی کیک را تضمین می کند. این به طور مستقیم تقاضاهای پردازش ثانویه را کاهش می دهد.

توصیه می کنیم قبل از خرید یک ماتریس تصمیم گیری جامع ایجاد کنید. شما باید مشخصات دقیق دوغاب، محدودیت‌های ردپای فیزیکی و محدودیت‌های کاربردی را ترسیم کنید. این معیارها را با مشخصات فروشنده به دقت مقایسه کنید. به سازگاری مواد و قابلیت تخلیه خودکار دقت کنید.

اقدامات پیشگیرانه برای اعتبار بخشیدن به استراتژی تدارکات خود انجام دهید. تیم مهندسی خود را تشویق کنید تا آزمایش آزمایشی مواد را درخواست کنند. برای تأیید مشخصات اندازه خود مستقیماً با یک مهندس برنامه مشورت کنید. آزمایش در دنیای واقعی مطمئن ترین راه برای دستیابی به موفقیت عملیاتی بلند مدت است.

پرسش

س: طول عمر معمولی پارچه فیلتر پیوسته در فیلتر پرس عمودی چقدر است؟

پاسخ: پارچه فیلتر پیوسته به طور کلی بین 3 تا 6 ماه دوام می آورد. طول عمر به شدت به فرکانس عملیاتی و سایندگی دوغاب بستگی دارد. مواد بسیار اسیدی یا قلیایی می توانند سایش را تسریع کنند. چرخه های معمول شستشوی خودکار دوام پارچه را به میزان قابل توجهی افزایش می دهد. برای جلوگیری از پارگی های غیرمنتظره و از کار افتادن برنامه ریزی نشده پرهزینه، باید مواد را مرتباً بررسی کنید.

س: آیا فیلتر پرس عمودی می تواند مواد بسیار ساینده را تحمل کند؟

پاسخ: بله، آنها به طور معمول مواد بسیار ساینده مانند باطله معدنی را پردازش می کنند. تولید کنندگان از صفحات پلی پروپیلن تقویت شده و پارچه های فیلتر مخصوص مقاوم در برابر سایش استفاده می کنند. توصیه می کنیم برای جلوگیری از تخریب زودرس مواد دیافراگم سنگین را مشخص کنید. کنترل مناسب تغذیه دوغاب همچنین سایش ضربه با سرعت بالا را در داخل محفظه های فیلتراسیون فردی به حداقل می رساند.

س: مصرف انرژی در مقایسه با خشک کن های حرارتی سنتی چگونه است؟

A: آبگیری مکانیکی انرژی کمتری نسبت به خشک کردن حرارتی مصرف می کند. فشار دادن فشار بالا و دمیدن هوای فشرده بیشتر رطوبت را به صورت مکانیکی از بین می برد. این امر انرژی گرمایی مورد نیاز برای پردازش پایین دست را به شدت کاهش می دهد. هنگامی که سیستم‌های تبخیر حرارتی با جداسازی مکانیکی پیشرفته جایگزین می‌شوند، تسهیلات اغلب کاهش قابل‌توجهی در استفاده روزانه از وسایل برقی مشاهده می‌کنند.

س: حداکثر فشار کاری برای فشار دیافراگم چقدر است؟

پاسخ: اکثر سیستم های مدرن با فشار فشار دیافراگم تا 16 بار کار می کنند. برخی از مدل های تخصصی فشار قوی تا 30 بار می رسند. فشارهای بالاتر کیک های فیلتر به طور قابل توجهی خشک تر می شود. شما باید اطمینان حاصل کنید که سیستم های هوای فشرده یا آب هیدرولیک تاسیسات شما می توانند به طور قابل اعتمادی این نیازهای اوج بار را در حین کار حفظ کنند.
